SDI分配器

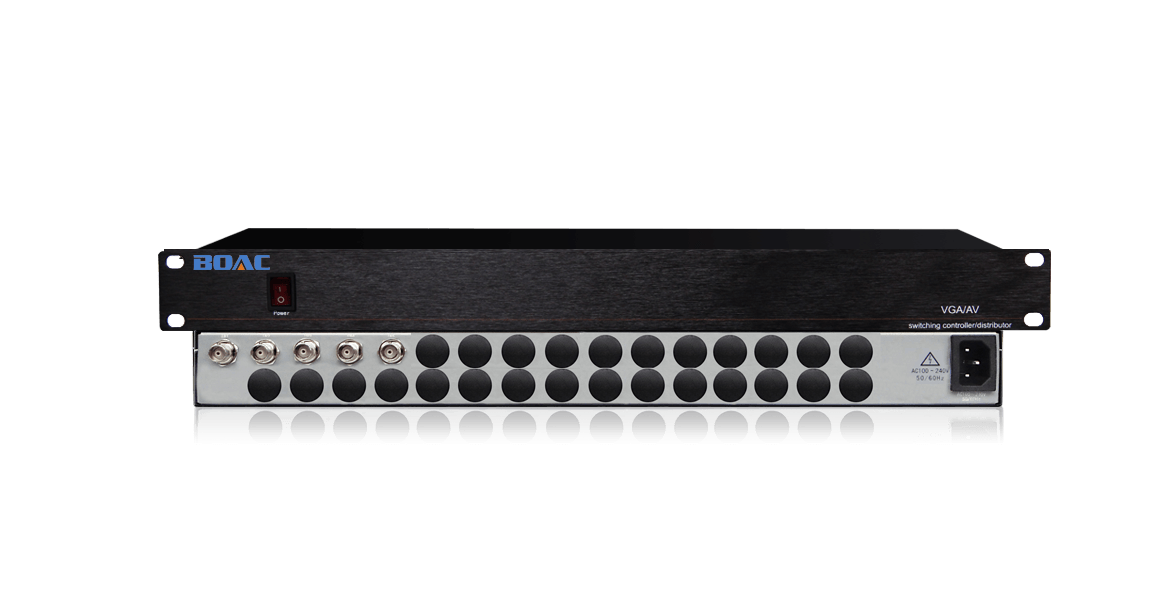

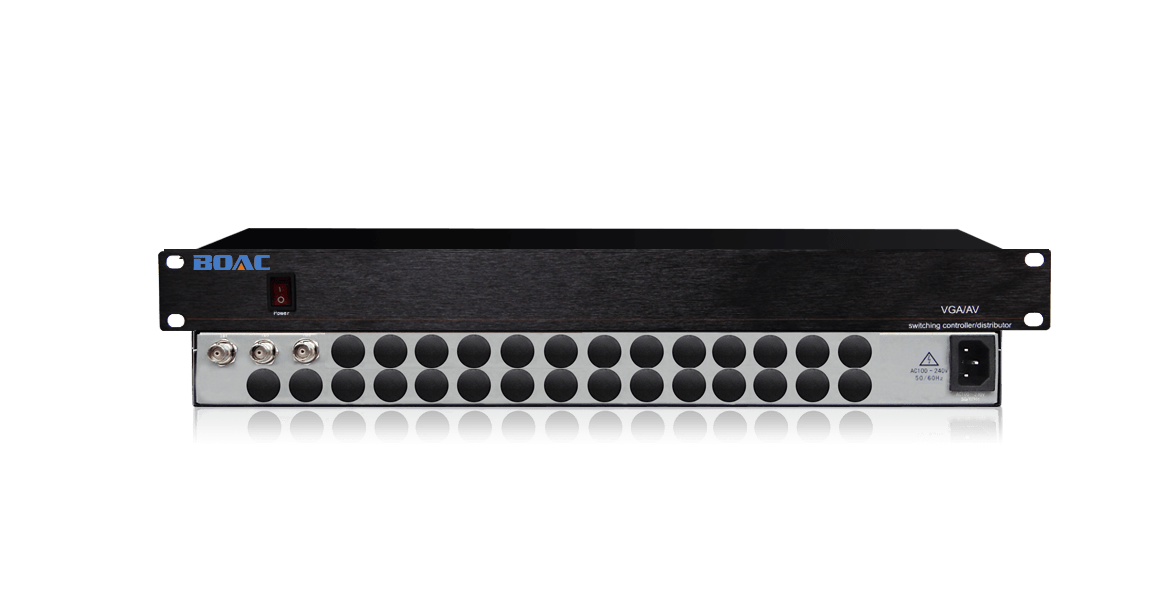

伯奥克SDI分配器

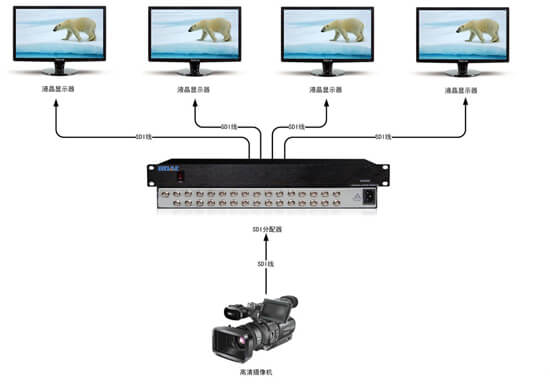

SDI分配器是一款结构紧凑的1路输入、多路输出分配放大器，用于SDI、HD-SDI、3G-SDI串行数据视频信号，其最高速率可达2.97Gbps。它能自动识别并适应符合SMPTE和ITU标准（包括 SMPTE 259M、292M 和 424M 以及 ITU-R.BT601 和 BT1120）的通用串行数字视频信号。SDI分配器是应用于广播和视频生产设施、医学设施、舞台租赁以及其它需要将单一串行数字视频信号源同时发送到多台显示设备等环境的理想选择。

带宽: 2.97Gbps
接口: BNC
接口数量: 2/4/8/16/32（32以上需定制）
机箱: 桌面式/1-4U标准机架式

产品特性

支持多路信号输出

支持2/4/8/16/32/64路SDI信号输出，可带音频（可选）。

支持3G-SDI 视频的数据速率

支持高达 3G-SDI 视频的数据速率,兼容SDI及HD-SDI；

数字视频标准

自动适应 SMPTE 和 ITU 数字视频标准；

优质的开关电源

优质的开关电源，性能卓越，耐高温、严寒，可以有效防止电磁波辐射干扰；

设备性能完善

具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能，故障率低；

安装使用方便

提供丰富的电源状态、视频链路状态、输入输出等有效指示功能使得用户安装调试十分方便。

产品参数

基本参数：

带宽(速率)　　　　　　　　　　　　　　　1.5GBits（HD-SDI）、3GBits(3G-SDI)
亮色度干扰　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)

视频参数：
信号类型　　　　　　　　　　　　　　　　SD-SDI/HD-SDI/3G-SDI信号
接口　　　　　　　　　　　　　　　　　　BNC
最小电平　　　　　　　　　　　　　　　　0.5Vp-p
最大电平　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　75Ω
回波损耗　　　　　　　　　　　　　　　　-30db@5MHz

音频（可选）：

增率　　　　　　　　　　　　　　　　　　0 dB
频率响应　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
总谐波失真　　　　　　　　　　　　　　　0.05%
共态抑制比　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz
信号类型　　　　　　　　　　　　　　　　立体声，非平衡
接口类型　　　　　　　　　　　　　　　　凤凰端子接口
输入最大电平　　　　　　　　　　　　　　+19.5dBu
输入阻抗　　　　　　　　　　　　　　　　>10KΩ
输出阻抗　　　　　　　　　　　　　　　　>50Ω

产品规格:

电源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存储环境温度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作温度　　　　　　　　　　　　　　　　 0℃-50℃
相对环境湿度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/标准机架式1-4U
