视频分配器

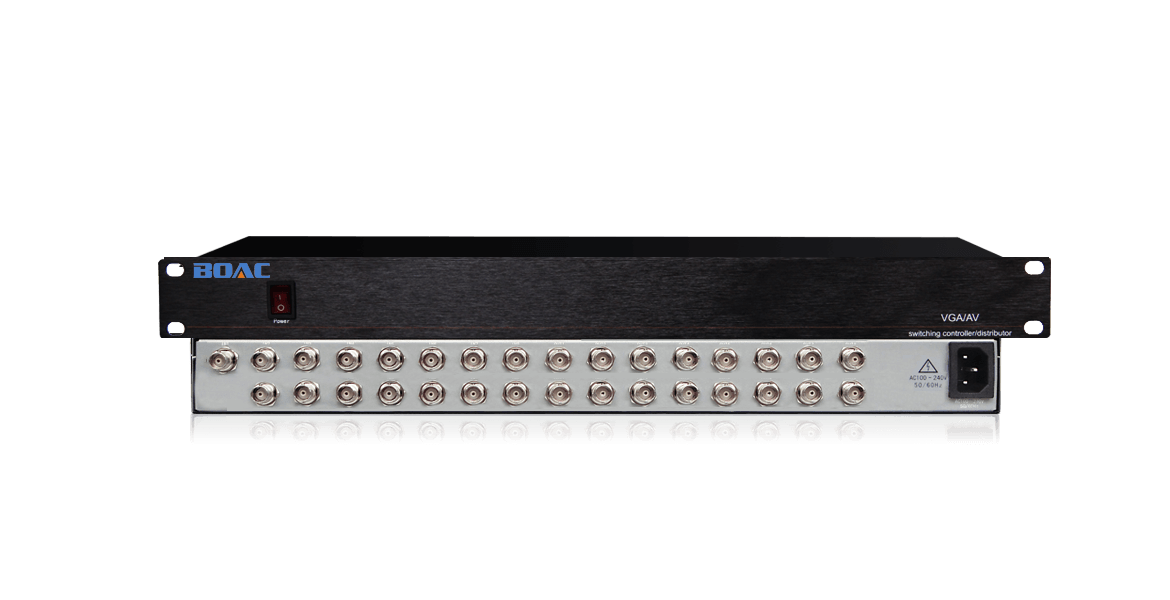

伯奥克视频分配器

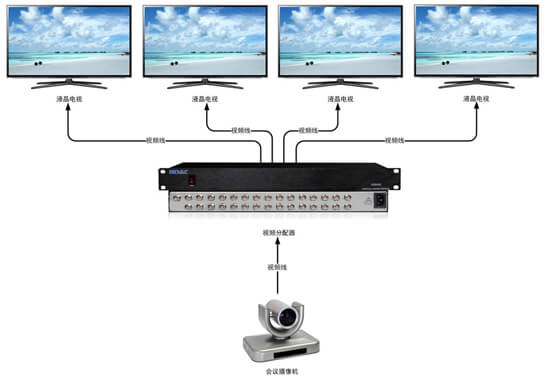

视频分配器是一款高性能分配放大器，用于分配多路视频信号。视频分配器可把多路完全独立的复合视频输入信号分配成多组视频输出信号。经分配输出的每一路视频信号的带宽、峰值电压和输出阻抗与本组的视频输入的信号格式相一致。视频分配器由独立隔离补偿三极管对组成的电路向多个75欧姆负载输出信号。它具有彩色黑白兼容和频率响应平坦的特性。机箱既可机架安装也可桌面安装和机架式安装。视频分配器适用于KTV点歌台、VOD视频点播、影院剧院、电视节目制作、音视频监控系统、多媒体会议室、电化教学系统、控制中心、展厅、A/V系统会议室等场合。

带宽: 150MHz
接口: BNC

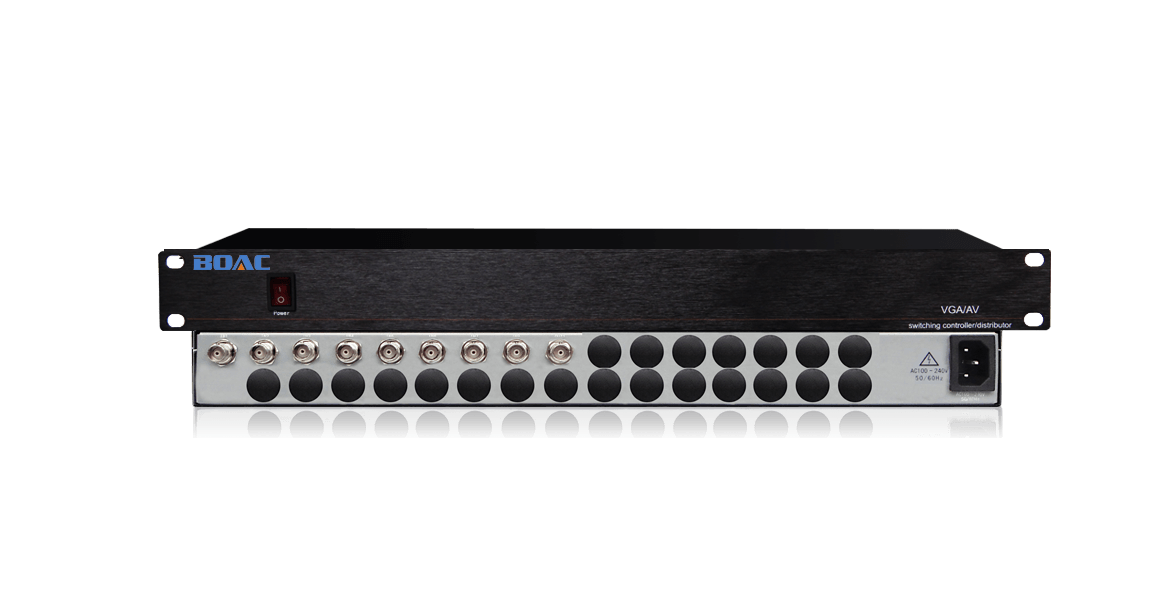

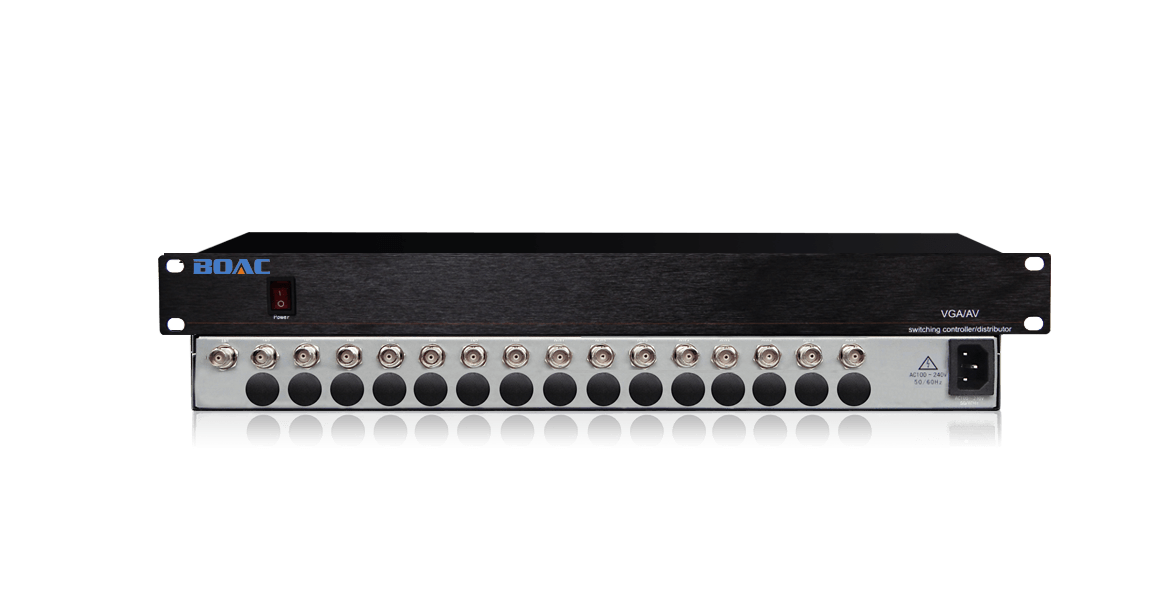

接口数量: 2/4/8/16/32（16以上需定制）

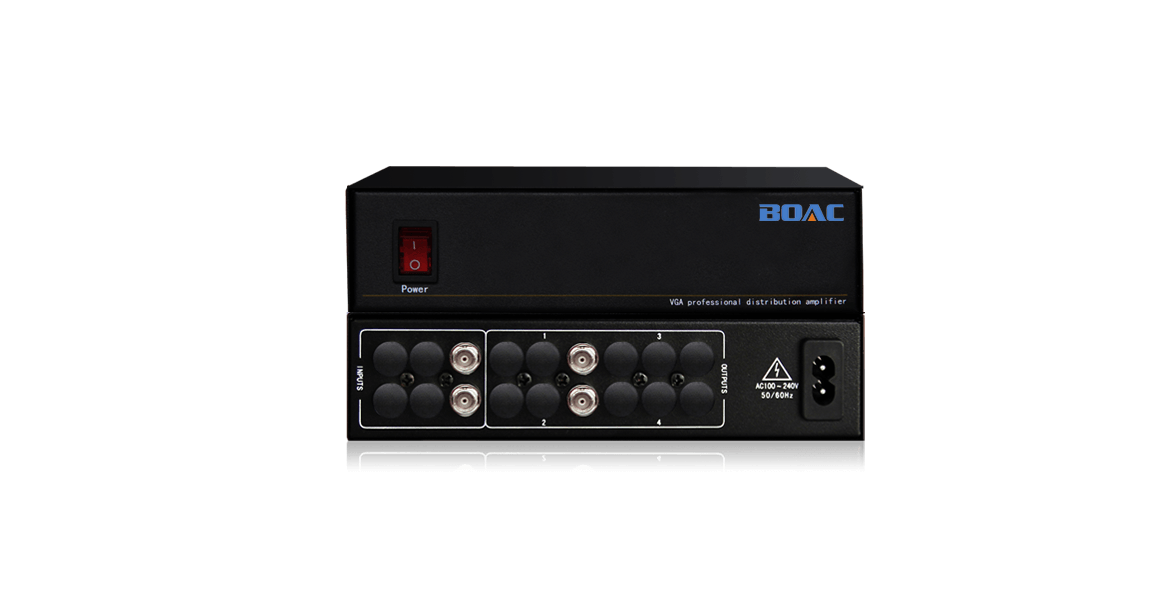

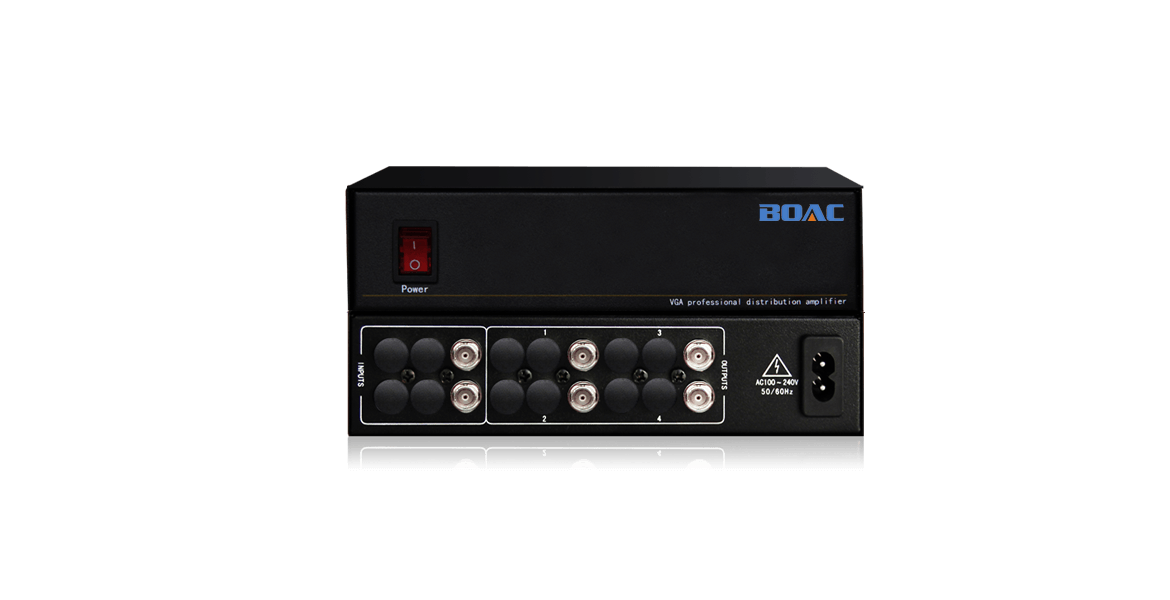

机箱: 桌面式/1-4U标准机架式

产品特性

支持多路信号输出

支持2/4/8/16/32路视频信号输出。（32路以上需定制）

完善的接口设计

立的复合视频信号输入输出；采用BNC母头接口，接口连接紧密不易松动，支持各种复合视频信号源；

可变增益和均衡控制

在每两路输出上进行独立的可变增益和均衡控制；

稳定的性能

高性能的图像处理及信号长矩离传输失真增益补偿技术，采用数字同步识别处理技术，图像输出更加稳定可靠；

高带宽(速率)

带宽(速率)可达150Mhz(-3db)满载，回波损耗达-30db@5MHz，图像清晰；

长距离信号传输

可驱动缓冲和放大的输出信号至300m的距离或更远，应用更方便。

产品参数

基本参数：

带宽　　　　　　　　　　　　　　　　　　150Mhz(-3db)满载
信号类型　　　　　　　　　　　　　　　　复合视频(CVBS)
接口　　　　　　　　　　　　　　　　　　BNC/RCA
最小电平　　　　　　　　　　　　　　　　0.4 VP-P
最大电平　　　　　　　　　　　　　　　　2.0 VP-P
耦合方式　　　　　　　　　　　　　　　　直流耦合
介入增益　　　　　　　　　　　　　　　　0dB
阻抗　　　　　　　　　　　　　　　　　　75 Ω±1Ω

产品规格:

电源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存储环境温度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作温度　　　　　　　　　　　　　　　　 0℃-50℃
相对环境湿度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/标准机架式1-4U
