VGA分配器

伯奥克VGA分配器

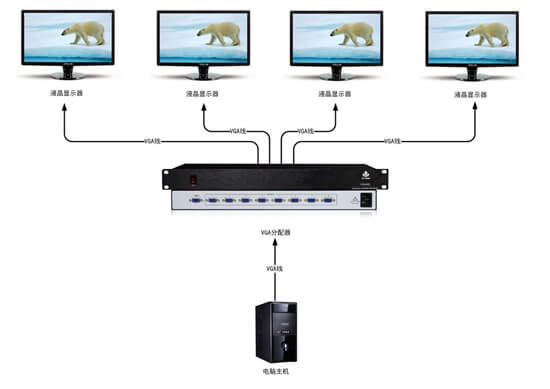

VGA分配器是一款高性能的专业PC信号分配设备,用于将VGA信号分配复制为多路RGB信号,提供独立的VGA信号输入、输出端子,每路信号单独传输,单独切换,使信号传输衰减降至最低,图像信号能高保真输出。 VGA分配器是专门为计算机高分辨率VGA信号的显示分配而设计的高性能宽带设备,该系列产品可广泛应用于大屏幕投影显示工程 、电化教学、指挥控制中心、多媒体会议室等场合。

  • 带宽: 400MHz
  • 接口: VGA

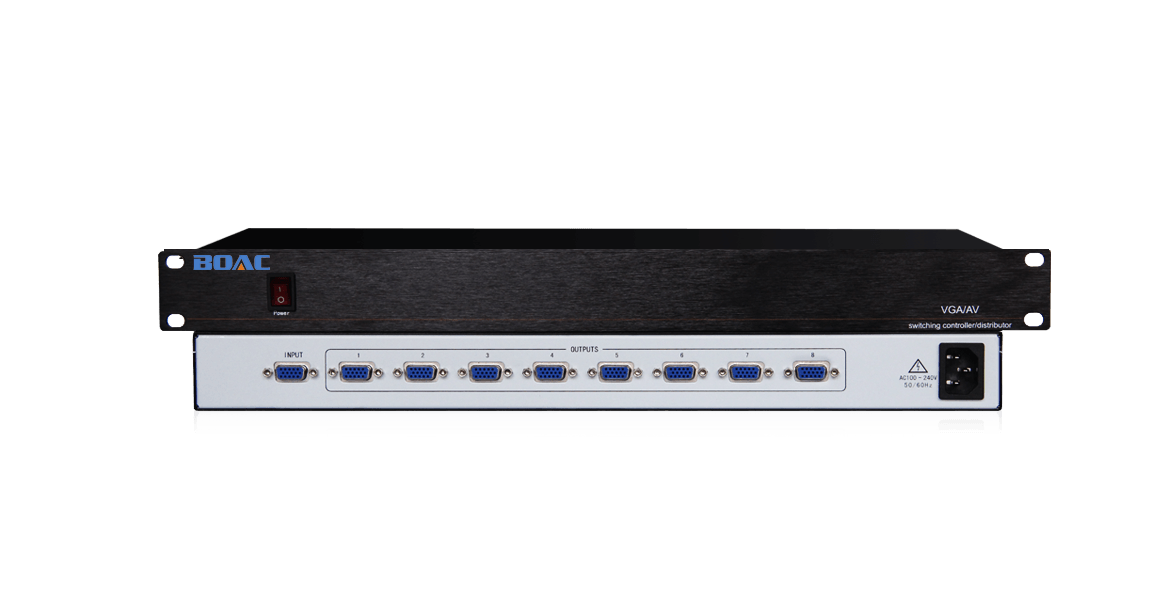

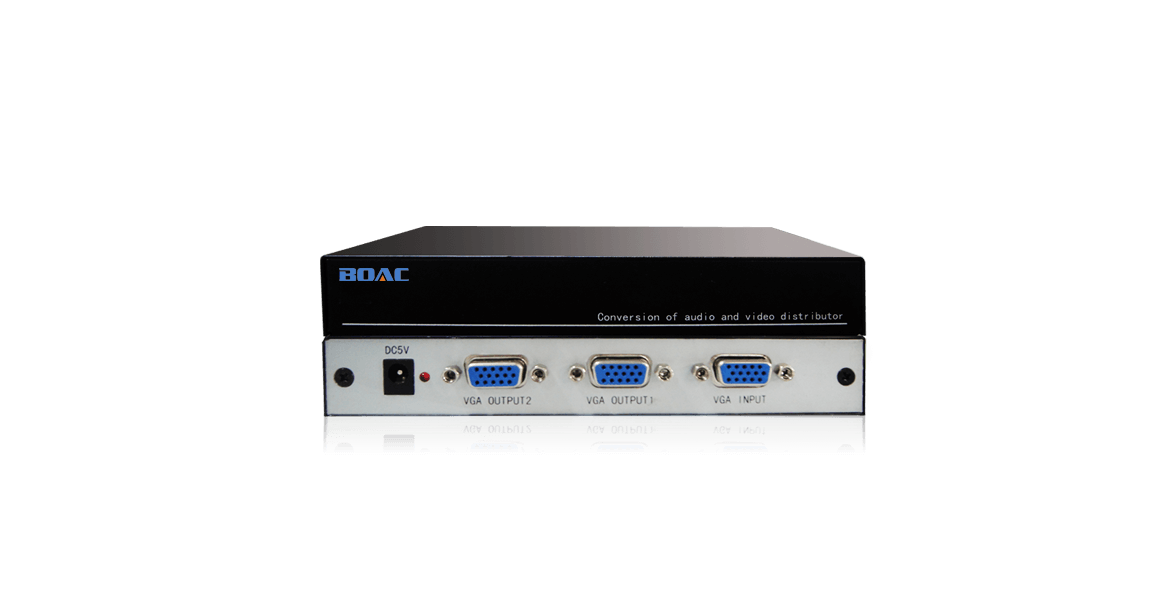

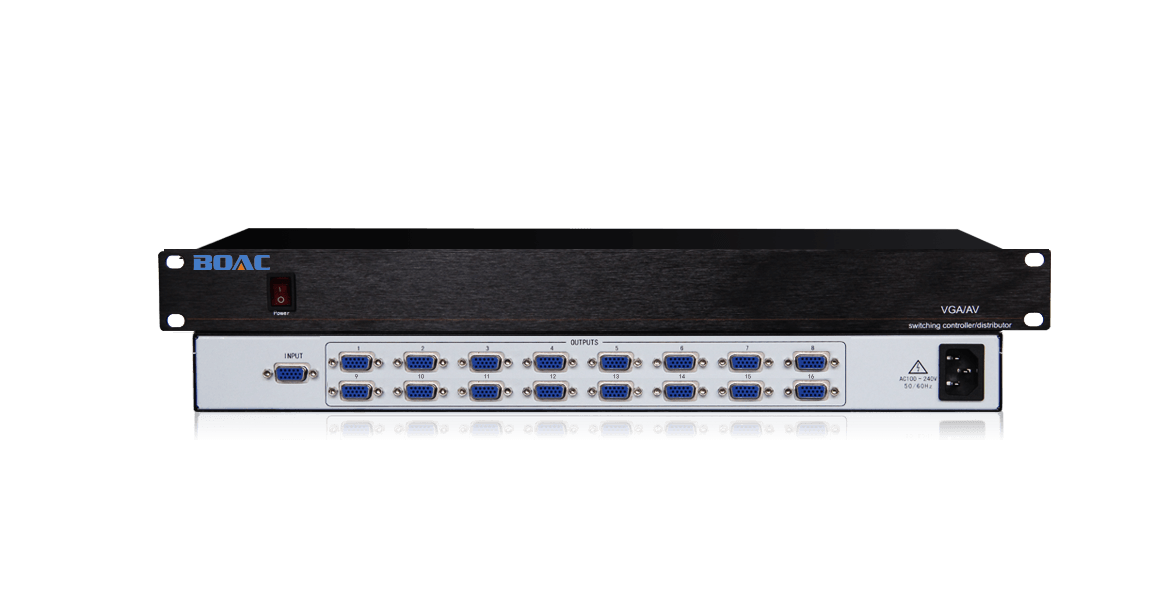

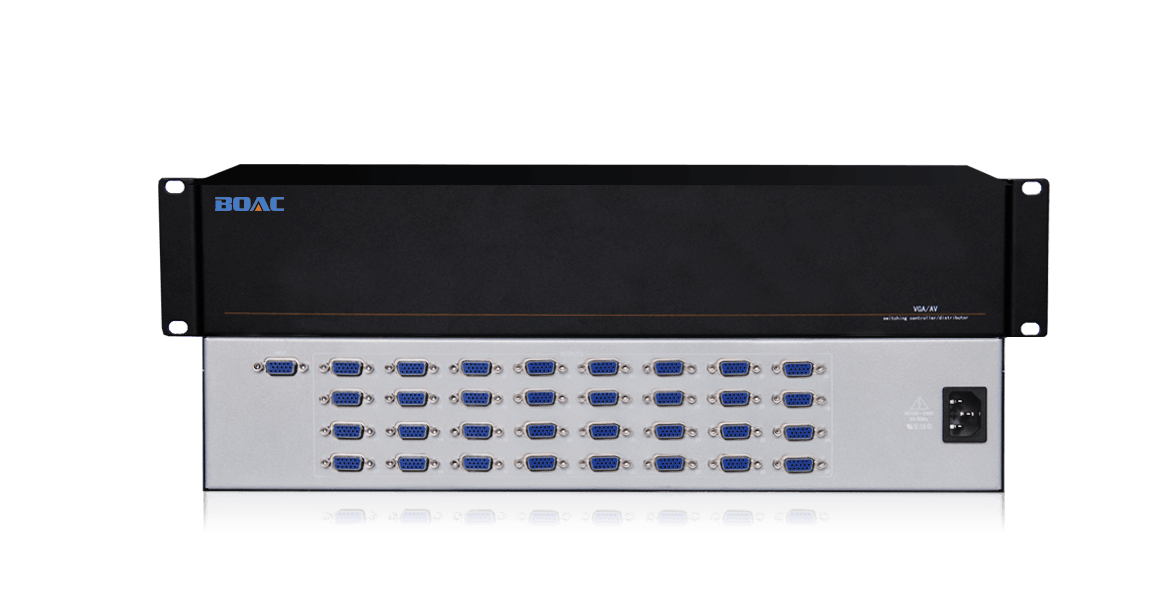

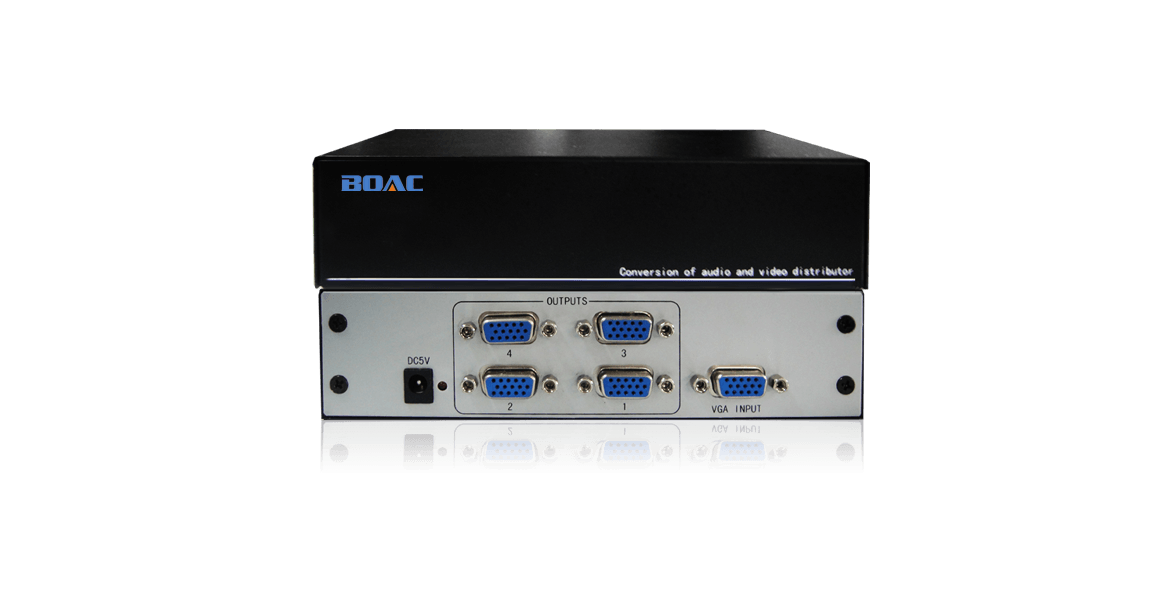

  • 接口数量: 2/4/8/16/32(32以上需定制)
  • 机箱: 桌面式/1-4U标准机架式

产品特性

支持多路信号输出

支持2/4/8/16/32/64路VGA信号输出,可带音频(可选)。

完善的接口设计

独立的RGB信号输入输出;采用5BNC母头接口,接口连接紧密不易松动,支持各种RGB、VGA信号源;

稳定的性能

高性能的图像处理及信号长矩离传输失真增益补偿技术,采用数字同步识别处理技术,图像输出更加稳定可靠;

高分辨率

输出最高分辨率可达1920X1080 P60,亮色度干扰:-55dB@5Mhz;

高带宽(速率)

带宽(速率)可达400Mhz(-3db)满载,回波损耗达-30db@5MHz,图像清晰;

长距离信号传输

VGA输出信号最大传输距离可达25米,应用更方便。

基本参数:

视频带宽                400Mhz(-3db)满载
亮色度干扰               -55dB@5Mhz
微分相位                0.05o(RL=150Ω)
微分增益                0.05%(RL=150Ω)
最大传播延时              5ns(±1)

信号接口:

信号类型                VGA-UXGA 视频信号
接口类型                VGA15HDF 接口
最小电平                0.5Vp-p
最大电平                1.0Vp-p
阻抗                  75Ω
回波损耗                -30db@5MHz

音频(可选):

增率                  0 dB
频率响应                20 Hz ~ 20 kHz
总谐波失真               0.05%
共态抑制比               >75dB @: 20 Hz ~ 20 kHz
信号类型                立体声,非平衡
接口类型                RCA/凤凰端子 接口
输入最大电平              +19.5dBu
输入阻抗                >10KΩ
输出阻抗                >50Ω

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   桌面式/标准机架式1-4U
●VGA分配器使用说明书
