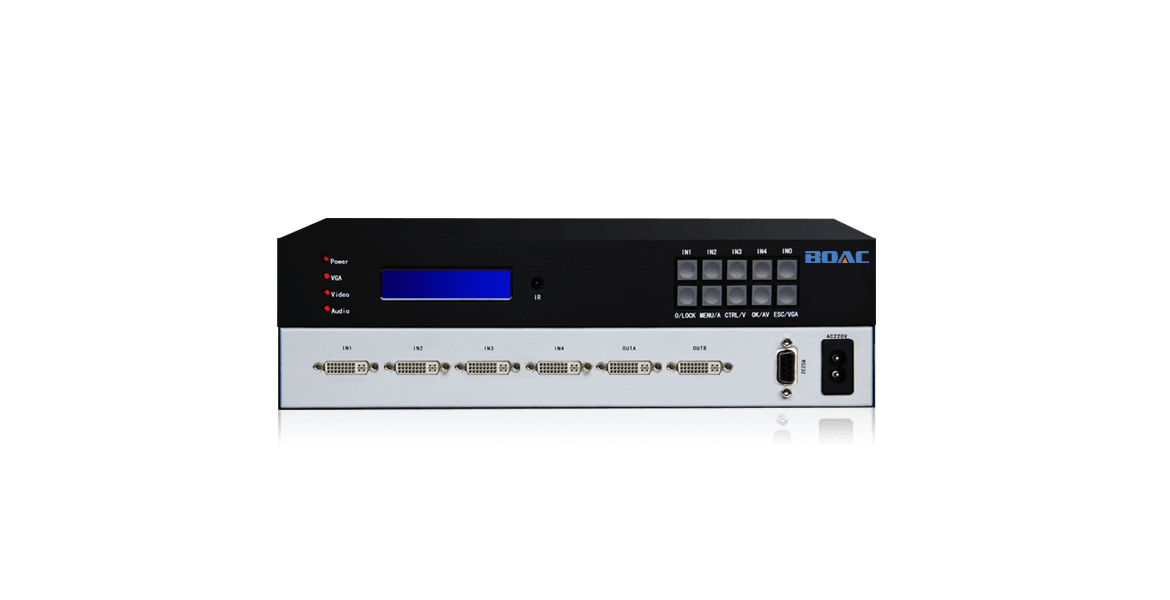

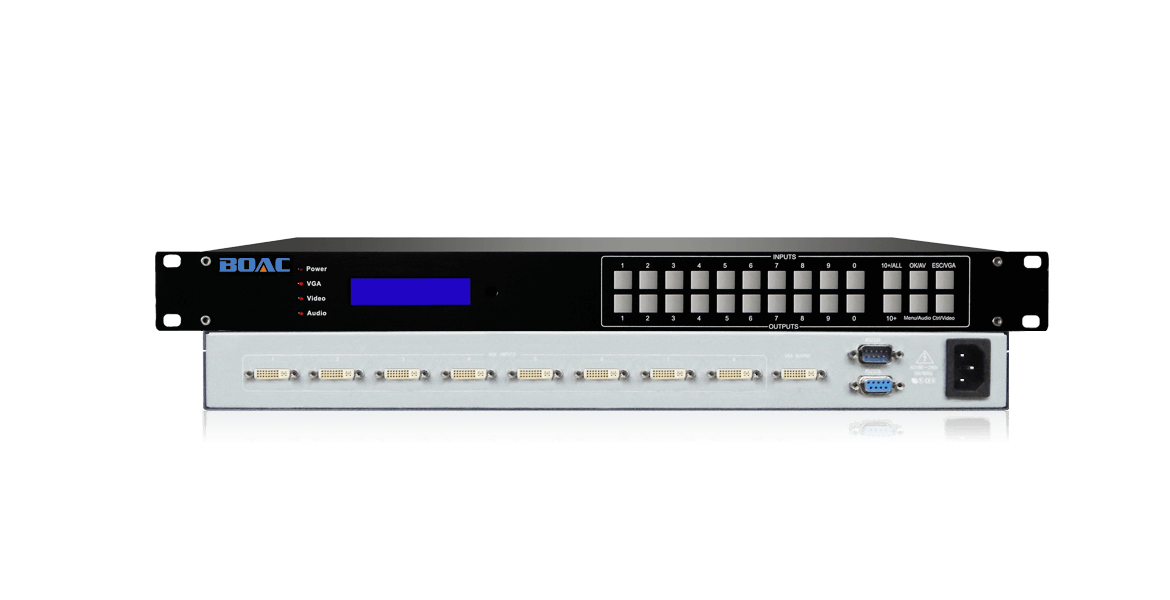

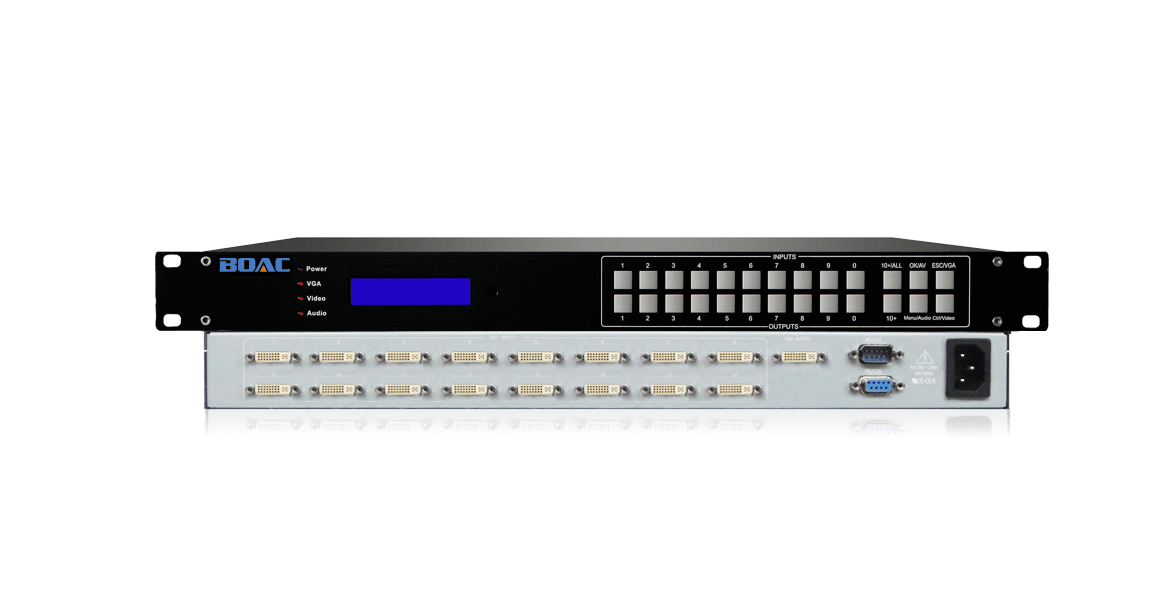

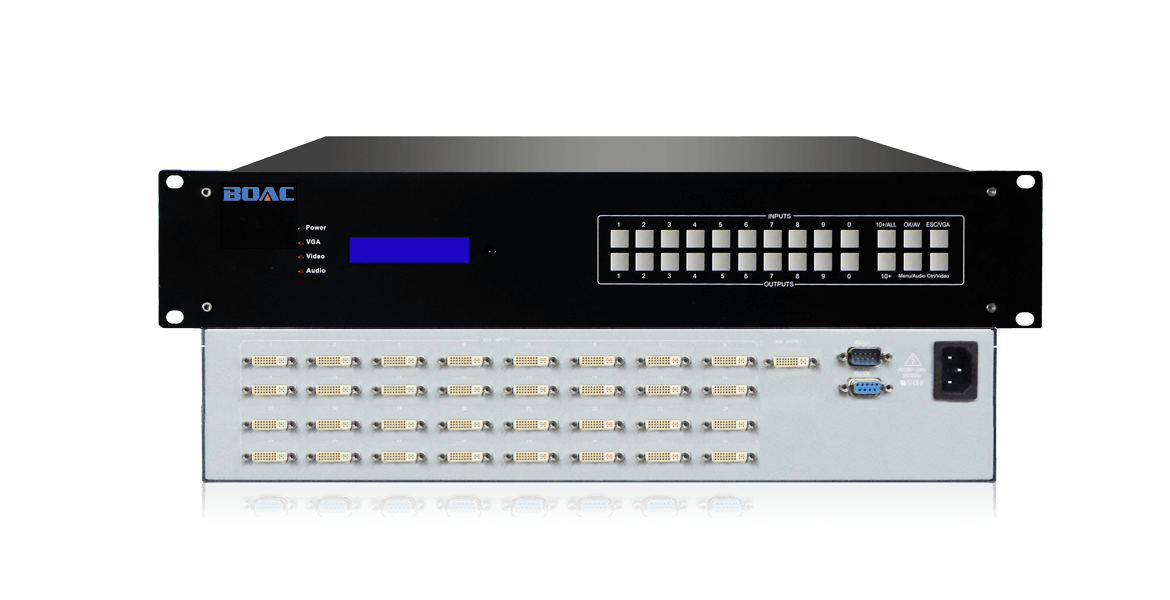

DVI切换器

产品简介

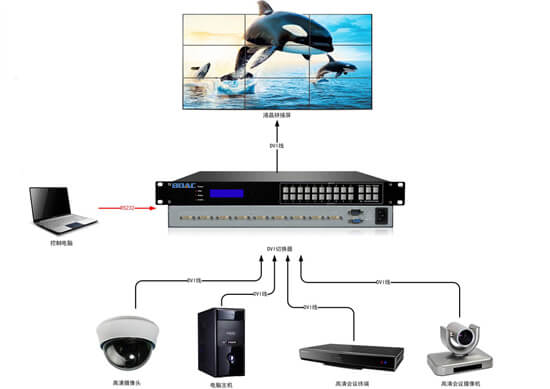

伯奥克DVI切换器是指多路DVI输入信号一路输出DVI信号,这些DVI数字输出信号可以用标准的DVI电缆传输最远至5米。对于需要更长传输距离的应用,采用专利设计的高性能数字视频电缆能将DVI信号传输最远25米。DVI切换器可以实现在多个输入DVI信号中选择任意1路DVI信号输出,对传输的图像信号进行切换、重复、加工和复制。它可以对多路视频信号进行自动或手动控制,使一个显示器能显示多台摄像机信号。

  • 接口: DVI
  • 带宽:4.95Gbps
  • 分辨率: 1080p
  • 机箱:桌面式/1-4U标准机架式

产品特性

最大支持64路信号输入

支持2/4/8/16/32/64路DVI信号作为输入。(32路以上需定制)

轮巡与自动切换功能

自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道;用户自定义方案储存与调用;

高清分辨率

支持分辨率高达 1920x1080P 的计算机视频;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

IP地址对进行控制

可以通过控制服务器IP地址对进行控制。

基本参数:

带宽(速率)                4.95Gbps满载
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

信号接口:

信号类型                 DVI-D全数字T.M.D.S信号
信号接口                 DVI-I母口
支持分辨率                1080P
信号强度                 T.M.D.S:800mVp_p
均衡延长能力               不小于50m /24AWG ( 1080P60 )
输出驱动能力               不小于7m /28AWG ( 1080P60 )

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   桌面式/标准机架式1-4U
