HDMI切换器

产品简介

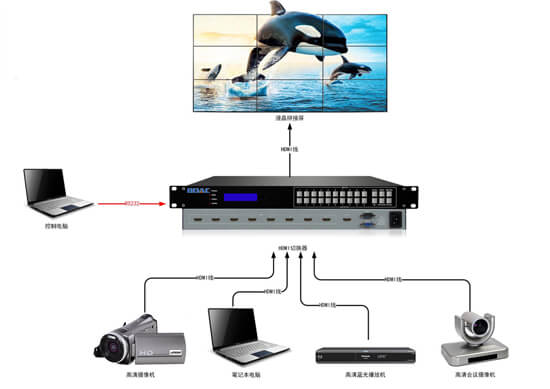

伯奥克HDMI切换器是伯奥克自己研发并生产的一款多路输入、1路输出的HDMI信号切换器,它们支持 HDMI 参数标准,包括高达 6.75 Gbps 的数据速率、高达 12 位的色深、3D、唇型同步和高清无损的音频格式。HDMI 系列切换器符合 HDCP 标准,并支持所有的 HDTV 分辨率,包括 1080p/60、2K 和高达 1920x1200 的计算机视频信号。它们采用 EDID 管理器可以与已连接的设备保持持续的 EDID 通信,确保 HDMI 信号源能够正常开机并保持正确的视频输出。HDMI 切换器非常适用于需要将多个 HDMI 信号源路由至单个显示设备的应用环境。

  • 接口: HDMI
  • 带宽:6.75Gbps
  • 分辨率: 1080p
  • 机箱:桌面式/1-4U标准机架式

产品特性

最大支持64路信号输入

支持2/4/8/16/32/64路HDMI信号作为输入。(32路以上需定制)

嵌入的多声道数字音频

切换 HDMI 视频和嵌入的多声道数字音频;

高清分辨率

支持分辨率高达 1920x1200 的计算机视频,包括 HDTV 1080p/60 和 2K;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

高达6.75 Gbps的数据速率

支持 HDMI 参数标准,包括高达 6.75 Gbps 的数据速率、高达 12 位的色深、3D、唇型同步和高清无损的音频格式。

基本参数:

带宽(速率)                6.75Gbps满载
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

信号接口:

信号类型                 HDTV 高清信号
信号接口                 HDMI (A型19针母头)
信号版本                 HDMI1.3
最小电平                 0.5Vp-p
最大电平                 1.0Vp-p
阻抗                   75Ω
回波损耗                 -30db@5MHz

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   桌面式/标准机架式1-4U
