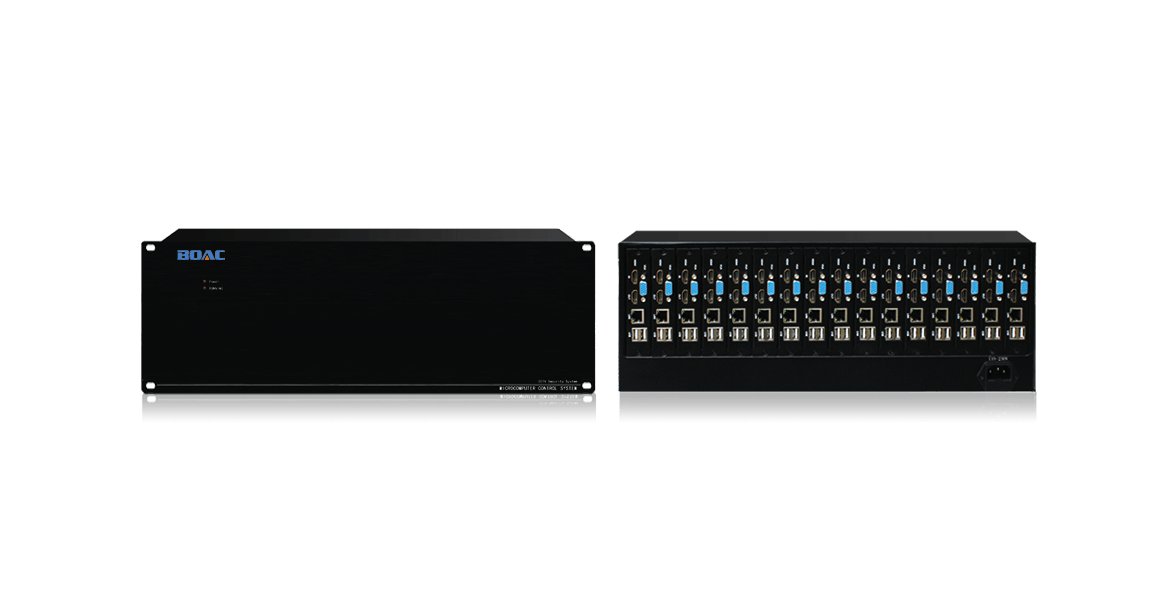

高清网络矩阵切换器

产品简介

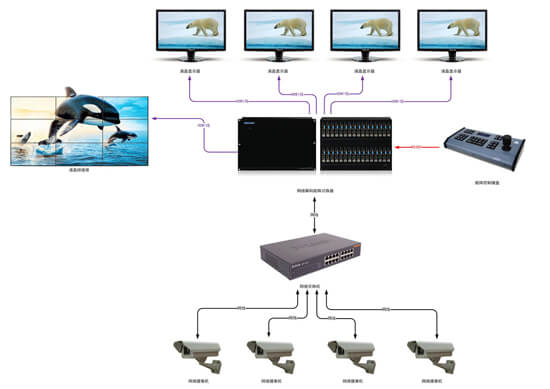

伯奥克系列网络解码矩阵可以将前端高清网络摄像机、模拟摄像机信号通过网络传输将视频数据解码输出至高清监视器、大屏等，通过网络矩阵控制键盘、平台客户端实现对高清、标清视频图像调用控制、预览支持CS/BS模式预览及控制，可实现流媒体转发、权限分配、电子地图、实现图像画面任意分割，预案调用等显示方式，实现实时语音对讲，报警联动输出等功能。本系统应用于高清矩阵系统解决方案中，系统采用LINUX操作系统，稳定性强、本产品功能完善、稳定可靠、操作简单，适合于高清大屏图像解码上电视墙的网络视频监控场合。

接口: VGA、HDMI、RJ45、USB
解码能力：单屏，1画面时1080P 4画面时720P 9画面D1及D1以下
画面分割:4/9/16/25画面

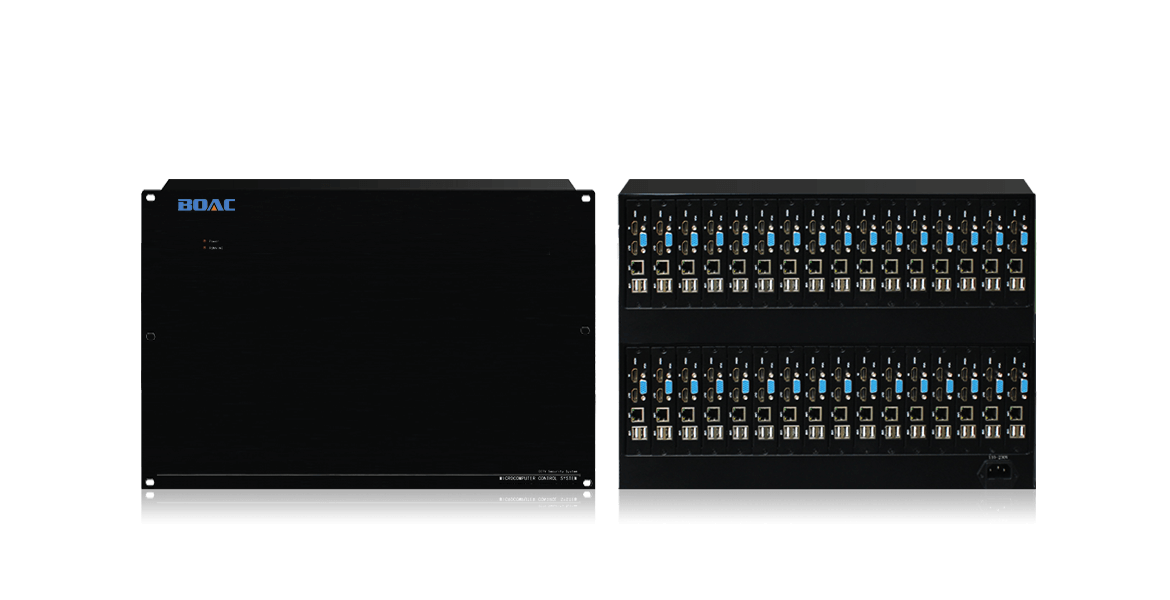

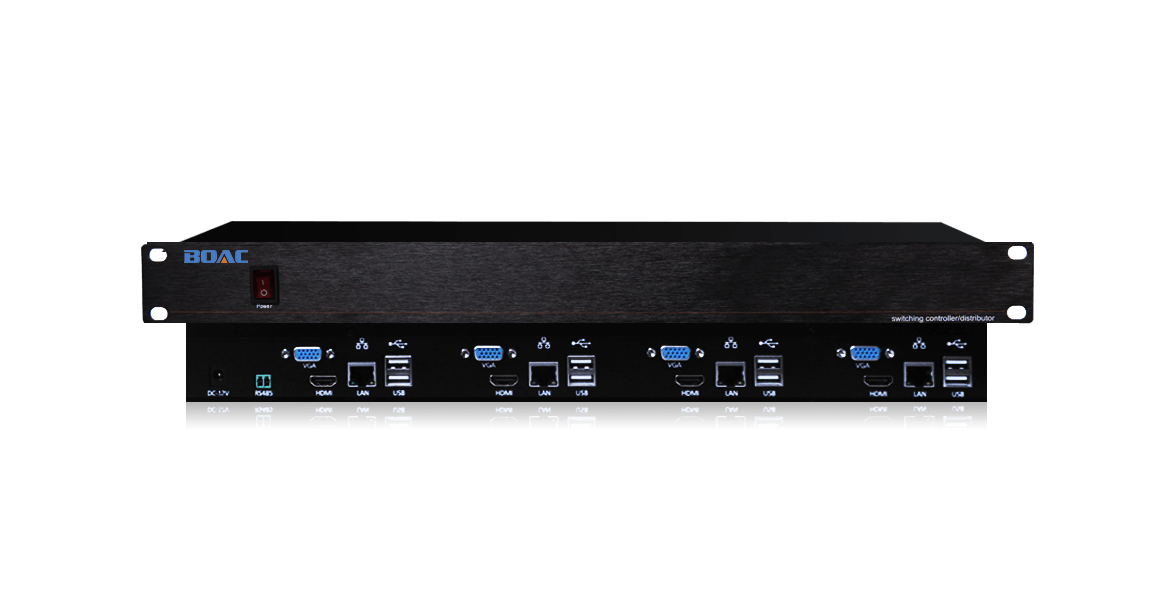

机箱:1-4U标准机架式

产品特性

编解码卡支持热插拔

编解码卡支持热插拔，可方便进行维护；支持直流/交流电源，适应于机房等应用环境。完善的电路保护，多重看门狗功能，设备永不死机。

多种轮巡方案预设定

支持模拟、数字视频的CIF、D1、960H、720P、960P、1080P、3M、5M信号的输入和矩阵输出；支持标清，高清视频信号的矩阵切换和输出；支持网络键盘，客户端WEB等控制切换；支持单画面、多画面各种轮巡方案预设定；

多样的联网功能

支持11个千兆带宽网络接口；网络集中存储，可扩展挂载IPSAN/NAS/NVR流媒体转发网络存储；TCP/IP协议，支持RTP/RTSP/RTCP/TCP/UDP/DHCP/PPPoE等网络协议；支持多路报警信号输入和输出，支持报警联动；支持智能分析设备接入联动报警输出；支持远程控制模拟、数字视频切换上墙；支持远程重启、远程升级和恢复默认设置等操作；支持用户权限管理、流媒体转发、ONVIF协议；

视频动态检测

具有视频动态检测功能，可以实现对每一个摄像机动态图像检测，移动侦测、视频遮挡、断线报警、每一路视频动态检测可划分为多个区域，自行设置检测区域及自定义区域灵敏度，因此，可以根据不同的摄像部位设置不同灵敏度的图像变化报警或者自动启动录像；

超强解码能力

接入网络摄像机数量,256 台分辨率为1080P/960P/720/D1的网络摄像机;解码能力(单屏):-16型：1画面 = 1080P；4画面 = 960/720P；9/16画面 = D1及D1以下； -25型：1/4画面 = 1080P；9画面 = 960/720P；16/25画面 = D1及D1以下；（注：具体以解码卡的解码能力为准，以便适时修改参数）；

灵活的操作方式

所见即所得的操作方式，通过统一操作平台系统或三维主控制键盘，实现对电视墙所有屏幕及前端球机等设备的远程控制。

产品参数

基本参数：

HDMI拼接功能　　　　　　　　　　　　　选配
HDMI输出　　　　　　　　　　　　　　　单机箱最大16路，可级联最大48路，超过　　　　　　　　　　　　　　　　　　　48路可定制
VGA输出　　　　　　　　　　　　　　　　单机箱最大16路，可级联最大48路，超过　　　　　　　　　　　　　　　　　　　48路可定制
HDMI输入　　　　　　　　　　　　　　　单机箱最大16路，可级联最大48路，超过　　　　　　　　　　　　　　　　　　　48路可定制
画面分割数量　　　　　　　　　　　　　　1/4/9/16/25，首屏自带平台管理软件
输出分辨率　　　　　　　　　　　　　　　1920*1080，1366*768
接入网络摄像机　　　　　　　　　　　　　单机箱最大256台，分辨率为1080P/
　　　　　　　　　　　　　　　　　　　960P/720/D1的网络摄像机
解码能力　　　　　　　　　　　　　　　　1画面1080P，4画面720P，9画面 D1及
　　　　　　　　　　　　　　　　　　　D1以下，16画面D1，25画面D1
摄像机带宽　　　　　　　　　　　　　　　200万:8Mbps，130万:6Mbps，100万:
　　　　　　　　　　　　　　　　　　　4Mbps,40万:2Mbps
网络接口　　　　　　　　　　　　　　　　RJ45，10M/100M/1000Mbps自适应以
　　　　　　　　　　　　　　　　　　　太网口
串行接口　　　　　　　　　　　　　　　　1个标准RS485键盘接口接控制键盘，1个
　　　　　　　　　　　　　　　　　　　标准RS232接口控制拼接屏
USB接口　　　　　　　　　　　　　　　　有
在线升级　　　　　　　　　　　　　　　　可通过USB接口或网络进行在线升级
显示响应速度　　　　　　　　　　　　　　A摄像机切换到B摄像机显示速度小于1秒
控球响应速度　　　　　　　　　　　　　　小于1秒

产品规格:

电源　　　　　　　　　　　　　　　　　　220V
功耗　　　　　　　　　　　　　　　　　　≤160W
体积　　　　　　　　　　　　　　　　　　标准4U机箱
工作温度　　　　　　　　　　　　　　　　-10℃-＋55℃
工作湿度　　　　　　　　　　　　　　　　10％-90％
