高清视频监控设备的组成

2020 01 03 BOAC


传统的模拟监控系统由前端模拟摄像机、模拟光端机(收/发送端)、模拟视频分配器、数字硬盘录像机、模拟矩阵切换器、模拟监视器和模拟监视电视墙等组成。与此类似,高清HD-SDI系统由前端HD-SDI摄像机、HD-SDI光端机[收/发送端]、HD-SDI视频分配器、HD-SDI硬盘录像机、HD-SDI矩阵切换器、HD-SDI 监控器和高清显示电视墙等组成。

1. SDI摄像机

HD-SDI摄像机通过图像传感器获得视频信号之后,通过ISP芯片做视频处理,转换成SDI非压缩串行数据,然后通过同轴电缆传输;网络摄像机同样是通过图像传感器获得视频信号,然后通过ISP芯片做视频处理,但是增加了视频数据的编码压缩过程,打包再通过网络进行传输。

HD—SDI摄像机的硬件构造主要包含图像传感器、信号处理器、模/数转换器、 主控芯片等部分。光线通过镜头进入传感器,然后转换成数字信号,再由内置的信号处理器进行预处理,处理后的数字信号不经过压缩,直接转换成SDI信号通过同轴电缆接口输出。由此可见,传感器和ISP模组作为光线感应和处理的第一道环节,尤为重要。

2.SDI信号的传输

当前端摄像机到HD-DVR或者HD-DVS距离在100米内时,可以考虑用同轴电缆实现视频信号的传输:当前端摄像机到HD-DVR或者HD-DVS距离超过100米甚至更远距离时,应该考虑采用HD-SDI光端机进行高清信号的传输。

3.SDI数字矩阵

同我们熟悉的模拟矩阵系統类似。SDI矩阵可以完成高清SDI视频信号的输入、输出、切换、键盘操控,并可以通过矩阵的级联实现多级连接及管理。

4. SDI编码器

SDI编码器通常基于Linux操作系统,采用标准H.264压缩算法,集视音频编码压缩和数据传输为一体,支持HD-SDI数字高清信号实时编码,可选HD-SDI光纤输入,同时支持双向模拟音频和报警信号,支持多种网络协议,适用于实时监看监听,解决了大规模HD-SDI数字高清信号的集中存储和智能控制问题,HD-SDI编码器不是孤立存在的,需要与后端存储设备共同完成视频录像。

5.SDI录像机

SDI编码器需要与NVR等存储设备配合完成视频的压缩及存储,而SDI-DVR可以单独实现视频的编码及存储功能。目前主要是通过SDI-DVR(或称HD-DVR)储存HD-SDI的信号,当然SDI-DVR存储容量与一般DVR一样是有限的,可通过连网络存储设备,扩充DVR的存储空间。

6.SDI解码器

SDI视频信号的解码是编码的反向过程,主要实现对DVR或DVS信号的解码上墙过程,由于SDI系统的优势在于高清及实时,因此,通常通过矩阵的输出信号直接进行上墙显示,如果利用对DVR或DVS编码后的视频信号进行解码上墙,则失去了SDI系统的实时性优势。

7.SDI高清显示

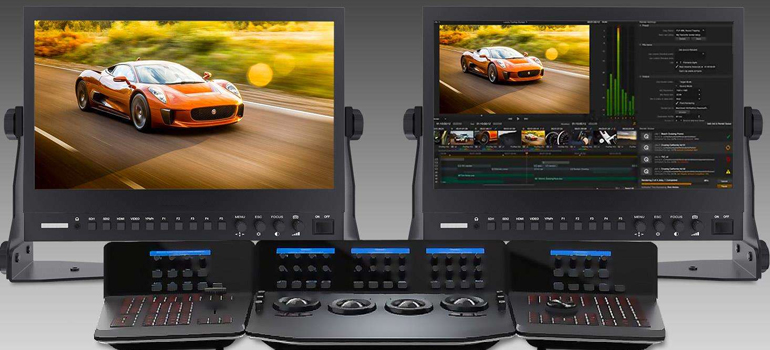

SDI信号的显示系统应满足高清视频监控的需要,配置支持DVI/HDMI接口输入的大屏幕控制器,支持多路RGB/VGA/DVI/HDMI及复合视频信号实时显示,图像窗口可任意缩放、任意漫游和任意叠加,可24X7X365天持续工作。
