4K超高清矩阵切换器

产品简介

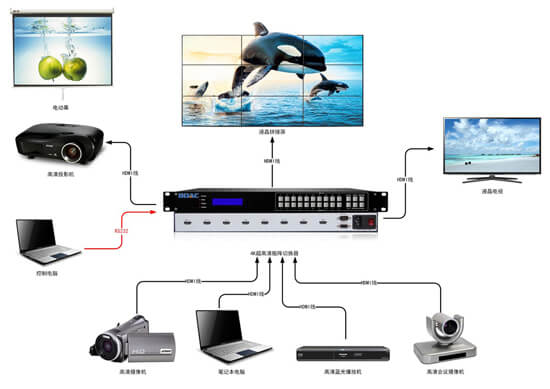

伯奥克4K超高清矩阵伯奥克新研发生产的一款4K超高清分辨率HDMI矩阵产品，超高分辨率：（4096x2160），可连接多个不同的4K HDMI信号输入源, 和多个不同的4K HDMI接收显示设备。用户可以同一时间使用多个接收显示设备选择任意一个不同的信号输入源，多个显示设备可选择相同或不同的输出信号。可远程遥控或预先设置信号源输入顺序等多种控制方式，智能选择默认信号源智能跳过处于关机状态的输入端口。4K超高清矩阵在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等等多信号源的AV工程得到广泛应用。

接口: HDMI
带宽：12.75Gbps
分辨率: 1080p/4K
机箱:1-12U标准机架式

产品特性

最大支持128路信号输入输出

支持4/8/16/32/64/128路4K HDMI信号作为输入和输出。(32路以上需定制)

模块化的结构设计(16路以上)

模块化结构是电子设备结构设计发展的必然趋势，模块化设计使产品的日常维护、保养以及更新升级变得更加简便；

4K超高清分辨率

使用专用驱动芯片，支持长线传输；高达12.75GBPS的电讯级交换核心，确保支持4Kx2K无压缩传输高清分辨率显示效果极佳；

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理，使对矩阵的控制变得随心所欲；

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用，免去在多组预定模式间切换时的繁琐操作，在客户端可以轻松管理预案的调用与管理；

高可靠电源系统

采用双电源冗余备份设计，由芯片控制电源进行负载均衡，当一个电源出现故障时，另一个电源马上可以接管其工作，在更换电源后，又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

产品参数

基本参数：

带宽(速率)　　　　　　　　　　　　　　　　12.75Gbps满载
亮色度干扰　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大传播延时　　　　　　　　　　　　　　　5ns(±1ns)
切换速度　　　　　　　　　　　　　　　　　≤100ns

信号接口：

信号类型　　　　　　　　　　　　　　　　　HDTV 高清信号
信号接口　　　　　　　　　　　　　　　　　HDMI (A型19针母头)
信号版本　　　　　　　　　　　　　　　　　HDMI1.3
最小电平　　　　　　　　　　　　　　　　　0.5Vp-p
最大电平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波损耗　　　　　　　　　　　　　　　　　-30db@5MHz

控制类型：

控制方式　　　　　　　　　　　　　　　　　面板、遥控、软件
面板按　　　　　　　　　　　　　　　　　　触点
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率与协议波特率　　　　　　　　　　　　9600
数据位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，无奇偶校验位
串行控制口结构　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
网络控制协议　　　　　　　　　　　　　　　UDP;TCP/IP

产品规格:

电源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存储环境温度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作温度　　　　　　　　　　　　　　　　 0℃-50℃
相对环境湿度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　标准机架式1-12U
