分布式输出节点

产品简介

伯奥克分布式输出节点统以分布式及去中心化概念，充分运用现代通讯技术、网络技术、自动化技术、电子监控等先进技术，构建以数据传输网络为纽带，以输入节点、输出节点、网络交换机为支撑，集音频处理、视频拼接处理、网络传输、KVM协作管理、POE供电、环境监控、集中控制等多种功能于一体的现代化、网络化、智能化处理平台。输出节点可支持2K和4K分辨率，其中2K输出节点支持HDMI、DVI、SDI、VGA四种信号。分布式可视化系统在各类指挥中心、调度中心、分析中心、会议中心、视频会议、虚拟模拟中心、图像展示等多信号源的AV工程得到广泛应用。

2K： HDMI/DVI-I/SDI接口
4K：HDMI接口
分辨率: 1080p/4K@30Hz
机箱:桌面式，可上机架

产品特性

支持多种信号接口

分布式输出节点支持HDMI/DVI/SDI/VGA信号，能够满足大部分的工程应用。(2K系列)

音视频环出接口

分布式输出节点支持1路本地视频环出和1路3.5mm音频接口环出，方便用户本地预监。

支持网络光纤传输

分布式输出节点支持1路千兆自适应网络和1路2.5G光纤传输（仅4K部分型号支持），用户可自由选择。

节点任意增减

分布式输出节点可根据现场情况任意增加节点，扩大互联互通范围，实现多区域分布式集中管理。

具备环境控制接口

分布式输出节点具备多种环境控制接口，包括RS232，RS485，IR，I/O，继电器口（2K及4K部分型号支持）；

桌面式设计

分布式输出节点采用桌面式设计，可配备耳朵上架，安装简单，维护方便。

产品参数

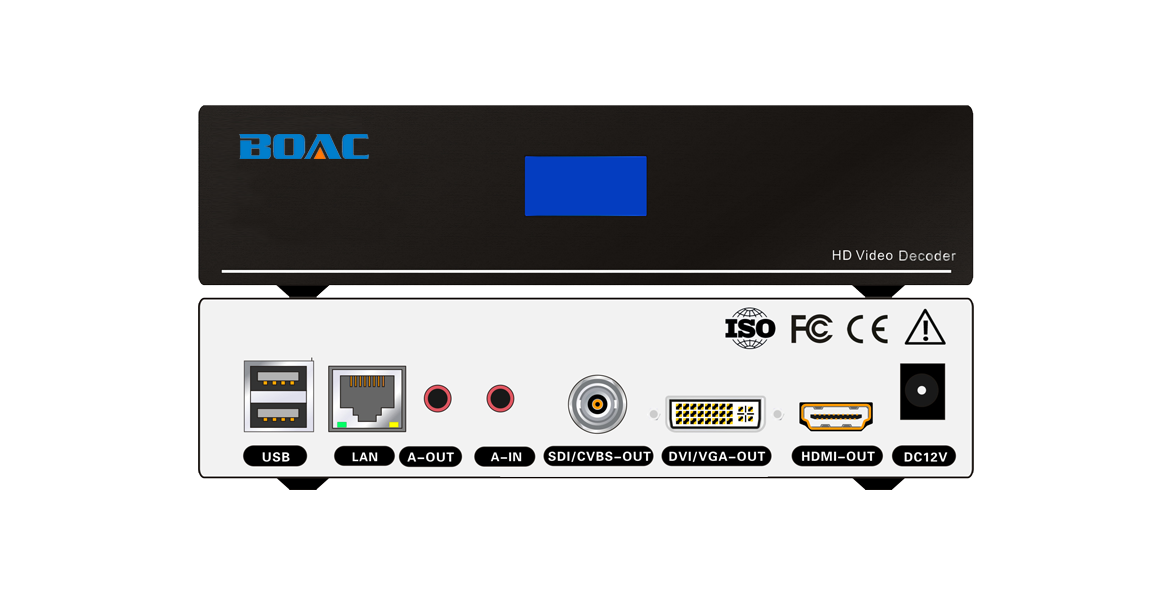

基本参数(2K)

视频输出　　　　　　　　　　　　　　　　 1路CVBS/SDI，1路DVI/VGA，1路HDMI
音频输入　　　　　　　　　　　　　　　　1路3.5mm立体声
音频环出　　　　　　　　　　　　　　　　1路3.5mm立体声
网络接口　　　　　　　　　　　　　　　　1路LAN口输出
网口类型　　　　　　　　　　　　　　　　千兆网口（自适应）
分辨率　　　　　　　　　　　　　　　　　1080P
USB接口　　　　　　　　　　　　　　　　2路USB（支持鼠标键盘信号）
指示灯　　　　　　　　　　　　　　　　　电源、视频信号、数据收发
电源　　　　　　　　　　　　　　　　　　12V1.5A （带接地线）
功耗　　　　　　　　　　　　　　　　　　≤10W
温度　　　　　　　　　　　　　　　　　　工作：0℃-50℃，储存：-20℃-70℃
湿度　　　　　　　　　　　　　　　　　　10% ~ 90%
MTBF　　　　　　　　　　　　　　　　　≥50,000 小时
尺寸　　　　　　　　　　　　　　　　　　190x118x44mm，可加耳朵上机架
重量　　　　　　　　　　　　　　　　　　约1kg

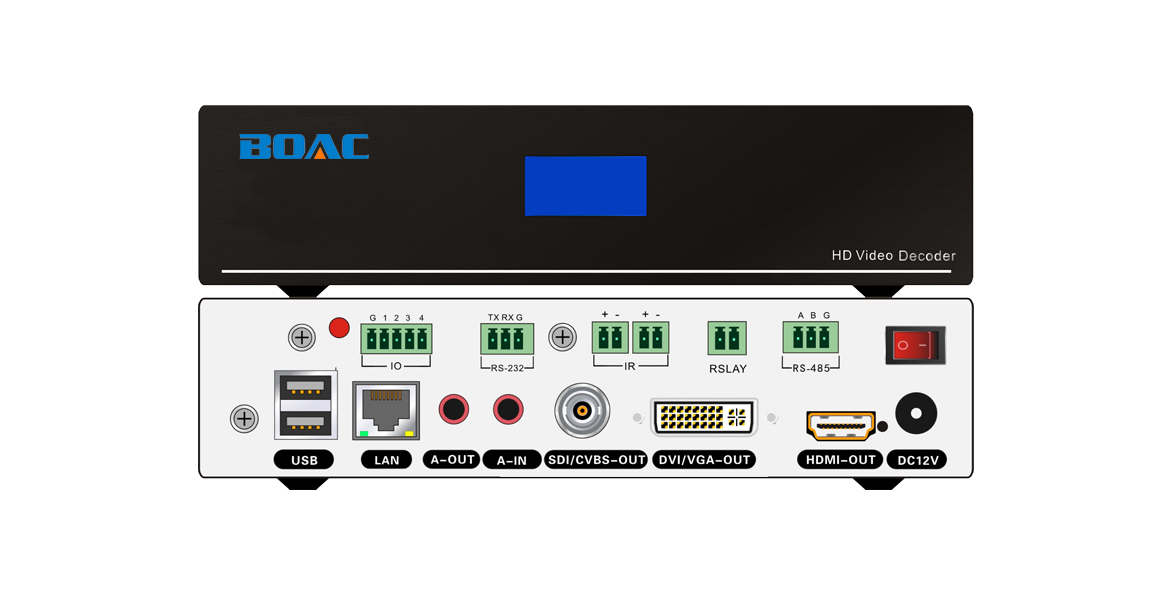

基本参数(2K带中控)

视频输入　　　　　　　　　　　　　　　　 1路DVI/1路HDMI/1路SDI/1路VGA
视频环出　　　　　　　　　　　　　　　　 1路DVI/1路HDMI/1路SDI/1路VGA
中控接口　　　　　　　　　　　　　　　　 3路IO，1路RS232，1路RS485，2路IR，1路继电器
音频输入　　　　　　　　　　　　　　　　1路3.5mm立体声
音频环出　　　　　　　　　　　　　　　　1路3.5mm立体声
网络接口　　　　　　　　　　　　　　　　1路LAN口输出
网口类型　　　　　　　　　　　　　　　　千兆网口（自适应）
分辨率　　　　　　　　　　　　　　　　　1080P
USB接口　　　　　　　　　　　　　　　　2路USB（支持鼠标键盘信号）
指示灯　　　　　　　　　　　　　　　　　电源、视频信号、数据收发
电源　　　　　　　　　　　　　　　　　　12V1.5A （带接地线）
功耗　　　　　　　　　　　　　　　　　　≤10W
温度　　　　　　　　　　　　　　　　　　工作：0℃-50℃，储存：-20℃-70℃
湿度　　　　　　　　　　　　　　　　　　10% ~ 90%
MTBF　　　　　　　　　　　　　　　　　≥50,000 小时
尺寸　　　　　　　　　　　　　　　　　　190x118x44mm，可加耳朵上机架
重量　　　　　　　　　　　　　　　　　　约1kg

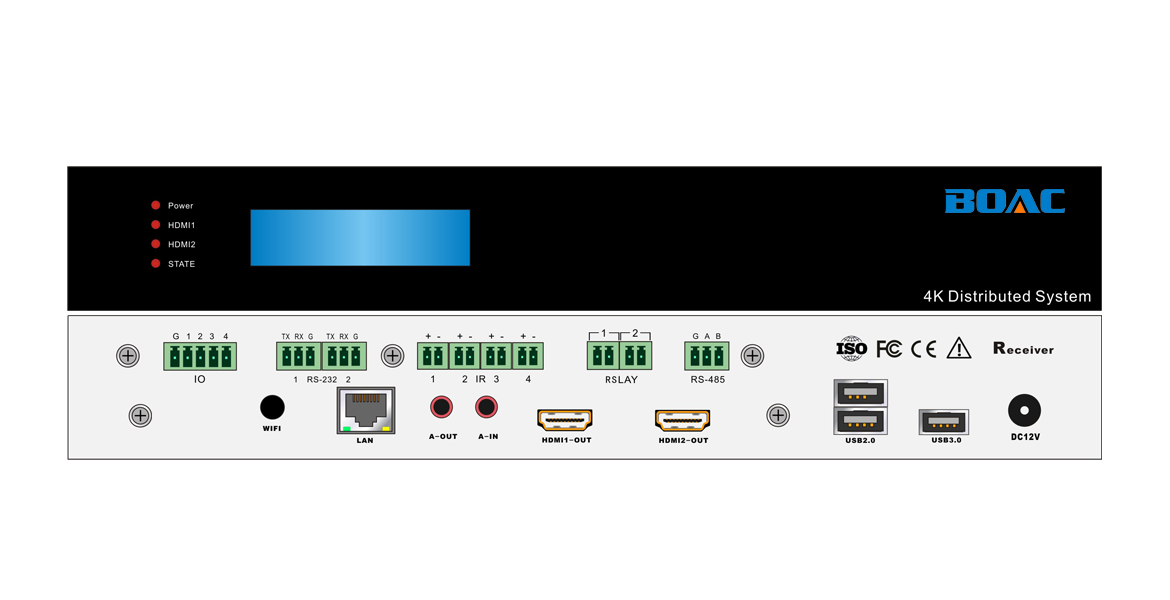

基本参数(4K)

视频输出　　　　　　　　　　　　　　　　 1路HDMI
音频输入　　　　　　　　　　　　　　　　1路3.5mm立体声
音频环出　　　　　　　　　　　　　　　　1路3.5mm立体声
中控接口　　　　　　　　　　　　　　　　 2路RS232，4路IR，4路IO，1路RS485，2路继电器
网络接口　　　　　　　　　　　　　　　　1路LAN口输出

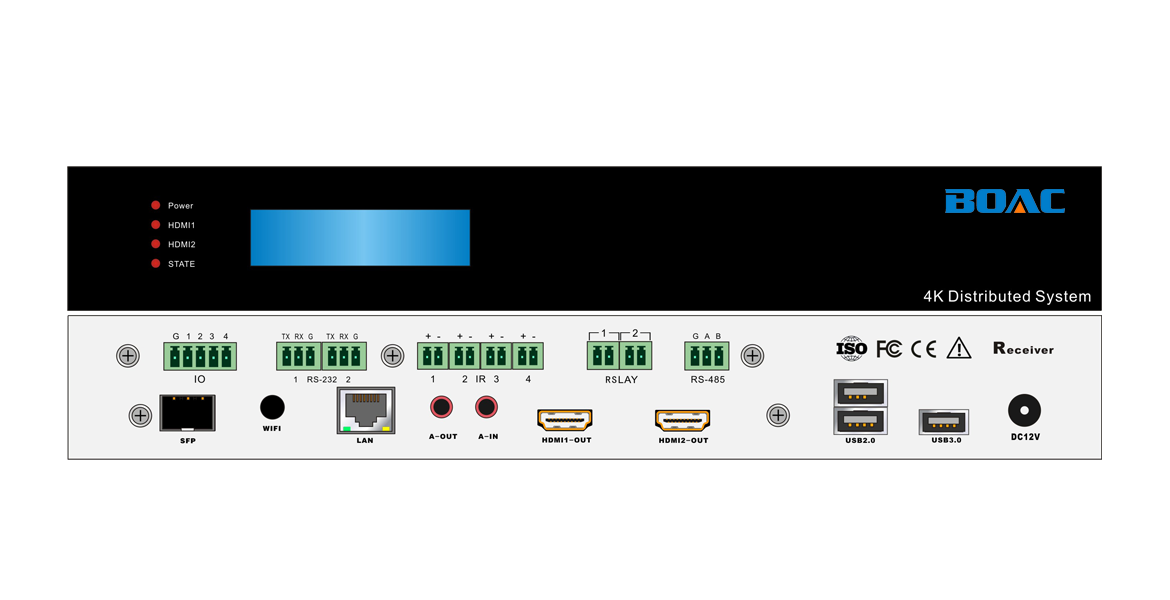

光纤接口　　　　　　　　　　　　　　　　1路SFP光口（部分型号支持）
网口类型　　　　　　　　　　　　　　　　千兆网口（自适应）
分辨率　　　　　　　　　　　　　　　　　4K@30Hz
USB接口　　　　　　　　　　　　　　　　2路USB2.0，1路USB3.0
指示灯　　　　　　　　　　　　　　　　　电源、视频信号、数据收发
电源　　　　　　　　　　　　　　　　　　12V1.5A （带接地线）
功耗　　　　　　　　　　　　　　　　　　≤10W
温度　　　　　　　　　　　　　　　　　　工作：0℃-50℃，储存：-20℃-70℃
湿度　　　　　　　　　　　　　　　　　　10% ~ 90%
MTBF　　　　　　　　　　　　　　　　　≥50,000 小时
尺寸　　　　　　　　　　　　　　　　　　300x160x44mm，可加耳朵上机架
重量　　　　　　　　　　　　　　　　　　约2kg
