工程宝的使用流程

2021 02 24 BOAC


工程宝是专门为视频监控现场安装、维护而开发的测试工具,它具有视频显示、PTZ控制、光纤测试、高精度万用表、12V电压输出等功能。该测试工具功能齐全、简单易用、携带方便,是工程商安装和维护前端摄像设备、提高效率、降低工程费用的好帮手。

下面简单介绍一下视频监控综合测试仪(工程宝)的使用流程,以STest-895型工程宝为例。

(1)取出工程宝,长按电源开关键打开电源。

(2)在开机状态下按功能菜单键,弹出下拉式功能菜单,连续按向上/向下方向键,选择所需要的功能模式。

(3)在任何功能状态、任何编辑模式下按下MODE键,系统都会进入功能菜单选项,开进入下一个功能模式界面。

(4) 将球机的视频输出连接到STest-895的视频输入端VIDEO IN,工程宝的LCD屏幕将显示摄像机的图像,将视频输出端口VIDEO OUT 连接到监视器的视频输入端或视频光端机的输入端, 工程宝将显示摄像机的图像, 同时将图像送往监视器或视频光端机等。

(5)再将球机PTZ的RS-485控制线缆连控到STest-895的RS-485端口,连接时需注意连接线缆的正负极。

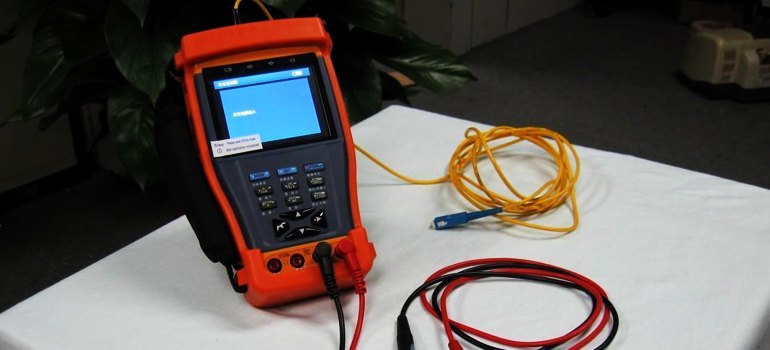

(6)工程宝支持RS-232总线控制,也可以将PTZ 云台的RS-232线缴接到工程宝的RS-232端口,通过RS-232总线控制PTZ云台动作。此处需注意,万用表的表笔应根据测量功能,将红、黑笔插入相关红、黑孔,被测试光纤接入仪表的Fiber IN接口,以免损坏光头,影响测量精度。

(7) 在各种功能模式下,按SET设置键即可设置各种参数值。

(8)这时屏幕进入开机工作状态,按下菜单功能键,弹出下拉式功能菜单,连续按菜单功能键或四周方向键,可选择七种不同的功能,光标停留的功能菜单2s后,会自动进入相关功能界面。

(9)工程宝采用3.5寸彩色液晶屏显示输入的视频图像,按SET键可进入菜单选项并参数设置,可设置PTZ云台控制器的地址、控制协议、通信端口、波特率、预置位、球机水平/垂直控制速度等参数。

(10)按POWER键,可关闭云台控制器菜单,显示满屏幕图像。

(11)按MODE健,选择"云台控制器"功能。在无视频输入时,屏幕显示"没有视频输入",可使用方向键移动黄色光标至"协议"项,设置与球机致的协议。STes-895内置20多种协议可供用户选用,包括Pelco-P、Pelco-D、Samsung.、Yaan、LiLin、CSR600、Panasonic、Sony-EVI等。

(12)移动黄色光标移至"波特率"菜单选项,选择与球机一致的通信速率,波特率可选取150、300、 600、1200、 2400、4800、9600、 19200。

(13)移动黄色光标移至"地址"选项(球机通信地址)设置通信地址,可设0~254,设置的通信地址必须与球机设置的地址一致。

(14)不同球机厂家的控制系统在调用球机菜单所使用的预置点有所不同,因使用的是亚安的一款球机,将光标停留在"视频设置"位置上,2s后会自动进入"视频设置"界面。

(15)根据用户的需求,可设置显示屏的亮度、对比度、色彩饱和度。

(16)显示视频图像输入格式PAL或NTST,无图像输入时不显示相关制式。当然,工程宝也具备自动识别功能,不需要另外单独设置。

(17)可进行视频信号强度测量,显示输入视频信号的电压值,显示"正常"、"过强"或"偏弱"。视频传输线缆过长会造成信号衰减,视频信号的衰减会造成图像暗淡,降低图像动态范围;视频信号过强,会造成虚影,降低图像的清晰度。该工程宝具有视频信号强度测量功能,能实时显示视频信号的电平值,如果超出范围,仪器的屏幕会有提示信息。根据视频输入图像的制式,信号电平会自动在IRE和mV之间切换。

(18)网线测试功能:将被测网线的一端连接至仪器的CABLE TEST端口,另一端连接网线测试盒。通过网线测试和编号读取功能,可方便在布线工程中寻找线头。

连续按MODE键,或按上、下键,让光标停留在"网线测试器"位置上,2s 后会自动进入"网线测试器"界面。

STest-895拥有独创的2~8芯线路测试,任意两线接通即可测试显示线序排列、通断情况,以及显示测线盒的编号,可以使用多个不同编号的测线盒,利用测试仪对测线盒编号的读取功能,便于机房线头的寻找与排序。

(19)最后看一下STest-895万用表的基本功能:按MODE键,再选择上、下键,让光标停留在"数字式万用表"位置上,2s后会自动进入"数字式万用表"界面。

将黑色表笔插入"COM"插孔,红表笔插入"V/Ω"插孔,选择"∪"直流电压挡,即可使用两表笔测量直流电压,屏幕左上角会显示"直流(或交流)自动量程"。上、下键可用于手动选择量程,按NEAR键可恢复自动量程。
