视频监控系统传输线路的防雷

2022 01 14 BOAC

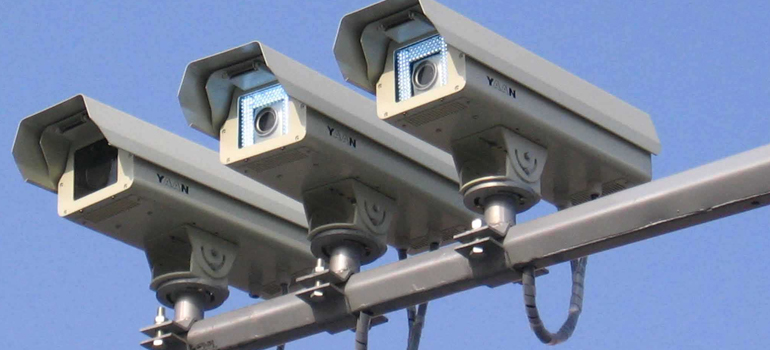

安防视频监控系统的传输线路主要是传输信号线和电源线,室外摄像机的电源可从终端设备处引入,也可从监视点附近的电源引入。

1.没有视频信号

控制信号传输线和报警信号传输线一般选用带屏蔽层的线缆,架设(或敷设)在前端与终端之间。GB 50198——1994 规定,传输部分的线路在城市郊区、乡村敷设时,可采用直埋敷设方式。当条件不允许时,可采用通信管道或架空方式,并规定了传输线缆与其他线路的最小间距,以及与共杆架设的其他线路的最小垂直间距。

从防雷角度来看,直埋敷设方式的防雷效果最佳,架空线最容易遭受雷击,并且破坏性大、波及范围广,为避免首尾端设备损坏,架空线传输时应在每一电杆上都做接地处理,架空线缆的吊线和架空线缆线路中的金属管道均应接地,中间放大器输入端的信号源和电源均应分别接入合适的避雷器。

但直埋敷设方式并不能阻止雷击设备的发生,大量的事实表明,雷击造成埋地线缆的故障大约占总故障的30%,即使雷击比较远的地方,也可能会有部分雷电流流入电缆,所以采用带屏蔽层的线缆或线缆穿金属管后埋地敷设,保持金属管的电气连通,对防止电磁干扰和电磁感应非常有效,这主要是由于金属管的屏蔽作用和雷电流的集肤效应。如果电缆全程穿金属管有困难,可在电缆进入终端设备和前端设备前穿金属管后埋地引入,但埋地长度不得小于15m,还要将电缆金属外皮、金属管同防雷接地装置相连。
