中控主机控制模块介绍

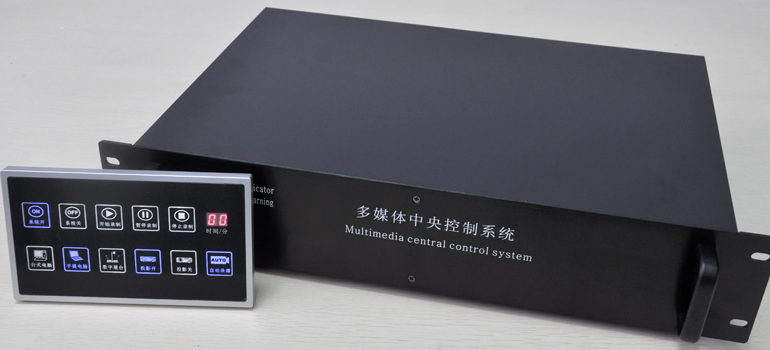

中央控制主机是执行及接收指令的核心设备，它实际上是一台综合处理器，主要任是接收指令、处理信息、执行信令和转换格式，它以网络和专用线路与各个设备相连接接受操控者发出的控制信令，然后向各个延伸控制设备及被控设备发出控制指令。所有控制功能通过专用系统软件编程而实现。根据需求可叠加许多模块，其外部接口一般包括会个IR、RS-232/RS485、I/ORELAY专用NET、Network等。

1.红外(IR)控制

主要用于对带红外遥控器的设备进行控制，连接在主机的红外端口与被控设备之间。只要电气设备本身带有红外遥控器即可控制通过专用红外码学习器把该遥控器的代码人到控制主机中，即把控制主机当作已经学习好代码的遥控器，常用来控制的设备包括 DVD、录像机、展示台、MD机、带遥控的AV功放、带遥控的电动窗帘、投影机、等离子显示器、带遥控的电视接收器等。如果主机接口不够，可增加红外端口扩展卡进行拓展。

1)红外输出口(IR Out)及连接

在系统配置时，每个受控设备都配置一根红外发射棒，将红外发射棒粘贴在受控设备的红外接收端口并与主机红外输出口(IROut)连接起来(最长距离为150m)即可以控制具有红外遥控器的红外设备。

2)红外输入口(IRIn)及连接

与系统的红外发射装置连接以接收控制信号，也可以使用任何与系统红外协议互通的红外遥控器作为主机的遥控器。

2.RS-232/RS422/RS-485串口控制

几乎所有的具有CPU单元的设备均带有RS-232控制方式，这是用来管理及调试设备的常用方式。但是必须注意，有很多厂家并不公开其控制代码协议，所以在选择该类型设备时一定要注意，只有公开其控制协议，并且受控设备带RS-232/RS-422/RS-485控制方式，即可通过中央集成控制系统对其进行控制。常用RS232/RS-422/RS-485控制设备包括音视频矩阵切换器、RGB矩阵切换器、监控主机、多画面分割器、部分投影机等。

在配置时，每个设备配置1个RS-232/RS422/RS-485接口，通常控制主机会带有若干个接口，如若不够，可通过配置RS-232/RS422/RS485模块来增加RS-232/RS422/RS-485接口。

3.RELAYI/O触点控制

RELAYI/O只有开和关两种状态，常用此种方式控制的设备为该设备既无红外又无 RS-232/RS485，式相当按开与关，用于控制强电设备，如时序电源电动窗帘、幕布及灯光等。

1)输入口(Input)

输入口可以用儆检测开关状态，也可以用做检测电压的变化(~10Vc)，但在系统中往往用于检测门磁开关、移动探测、房间隔离、电机位置、传感器等。

2)I/O口

I/O口可用于监测任何模拟或者数字的输人，在系统中常用于LED、TTL电路，以控制高电流继电器、湿接点继电器等。

4.控制模块

系统为了实现各种功能，除了主机带有部分常用模块外，另外可以选配各种各样的模块以实现各种不同的功能。一般控制模块有音量控制模块、电源控制与调光模块、温度感应模块、电话控制模块、网络控制模块、视频模块和电脑模块等。具体又可分为音视频切换模块、VGA信号切换模块、红外学习及发射模块、设备电源管理模块、电动屏幕控制模块、音色和音量处理模块、控制接口处理模块和电源模块等。通过这些模块被控设备可以调整音频系统总音量，音视频信号和数据信号之间的任意切换，可实现摄像机的镜头旋转、变焦、光圈等调节，窗帘的开启和闭合，电动投影幕的下降和上升等。除可以完成以上各模块特定的功能外，还可以通过编程方式，增加其他控制或通信功能。

5.无线接收器

智能化中央控制系统可通过有线/无线形式和界面对几乎所有的电气设备进行控制，无线接收器是无线触摸屏或面板和控制主机之间进行通信的桥梁。每个无线触摸屏或面板必须有相应的接收器，确保能够与主机进行正常的通信。一个接收器最多能够同时与10~15个无线触摸屏或面板保持通信。

6.专用NET

各个厂家都有自己的专用NET(如Crestron的Cresnet、AMX的AXLink等)，主要用来连接其自身设备的总线，一般不能与其他厂商的设备相兼容，常用的专用NET控制模块有音量控制模块、电源控制模块、调光模块、温度感应模块、电话控制模块、网络控制模块、视频模块、电脑模块等。但它们一般多采用RS-232方式控制。

8.Network(网络)

随着网络技术的飞速发展及普遍应用，基于Web的方式越来越多地被应用到各种场合，中央集成控制系统的主机也可以通过增加相应模块或内嵌模块即 Web服务器的形式提供通过IE浏览器访问 Web服务器的方式实现网上控制，厂家的中高端产品一般均提供或通过增加模块实现此功能，但部分低端产品为了减少成本是不具备该功能的。
