视频切换器

产品简介

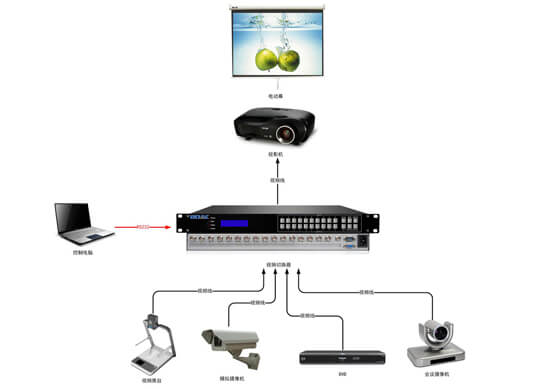

伯奥克视频切换器产品是具有高性能指标的视频切换器,该系列产品设计是为复合视频信号的切换设计的。视频采用标准BNC接口,多路视频输入,1路视频输出,桌面式/机架式设计。非常适合于新建或现有的A/V系统会议室、家庭影院、控制中心、展厅、电化教学、监控室等。

  • 接口: BNC/RCA
  • 带宽:150MHz
  • 分辨率: 480i
  • 机箱:桌面式/1-4U标准机架式

产品特性

最大支持64路信号输入

支持2/4/8/16/32/64路视频信号作为输入。(32路以上需定制)

轮巡与自动切换功能

自带轮巡功能,可设置轮巡开关、轮巡时间与轮巡通道;用户自定义方案储存与调用;

完善的接口设计

独立的视频信号输入输出;采用BNC母头接口,接口连接紧密不易松动,支持各种视频、复合视频信号源;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

IP地址对进行控制

可以通过控制服务器IP地址对进行控制。

基本参数:

带宽(速率)                150Mhz(-3db)满载
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

视频接口:

信号类型                 复合视频信号
信号接口                 BNC/RCA
最小电平                 0.5Vp-p
最大电平                 1.0Vp-p
阻抗                   75Ω
回波损耗                 -30db@5MHz

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   桌面式/标准机架式1-4U
