公安交通指挥中心系统
建立公安交通指挥系统，依靠科学技术提高交通管理水平，实现城市交通管理现代化，保障道路畅通安全，是实现"科技强警"战略的重要举措，也是实施"畅通工程"，建立"平安大道"不可缺少的基础建设工程。公安交通指挥系统是集通信、指挥、控制、信息（简称C3I）于一体的复杂系统，它将电子信息技术、计算机技术、图像技术、GPS和GIS等先进的科学技术应用到城市交通监控、交通信号控制、交通诱导、交通事故接处警等系统中，通过计算机网络和通信网络将功能独立的各子系统有机地集成在一起，实现信息共享，便于统一指挥、调度，形成一个高效的智能化交通指挥管理系统。
系统建设原则
◆ 整体性：公安交通指挥系统包含多个子系统，各子系统功能相对独立，通过计算机网络将各子系统组成一个有机的整体。
◆ 先进性：采用世界最新科学技术，保证系统具有很强的生命力。
◆ 稳定性：公安交通指挥系统是一个规模大、设备复杂、使用率高的系统，系统设计时，务必选用国内外成熟的配套产品，确保系统运行时稳定、可靠。
◆ 合理性：系统设计时，将多种方案进行比较，精心选择设备，在满足功能的前提下，降低系统造价、节约工程费用。
◆ 经济性：系统设计时，充分考虑用户原有资源，充分利用原有设备，避免重复投资和人力、物力的浪费。
◆ 整体性：公安交通指挥系统包含多个子系统，各子系统功能相对独立，通过计算机网络将各子系统组成一个有机的整体。
◆ 先进性：采用世界最新科学技术，保证系统具有很强的生命力。
◆ 稳定性：公安交通指挥系统是一个规模大、设备复杂、使用率高的系统，系统设计时，务必选用国内外成熟的配套产品，确保系统运行时稳定、可靠。
◆ 合理性：系统设计时，将多种方案进行比较，精心选择设备，在满足功能的前提下，降低系统造价、节约工程费用。
◆ 经济性：系统设计时，充分考虑用户原有资源，充分利用原有设备，避免重复投资和人力、物力的浪费。
系统主要功能
◆ 对管辖区的交通状况实施检测、监视，有效地组织调度交通流，提高管辖区内的行车速度、减少停车次数和停留时间，缩短平均行程时间，缓解交通堵塞状况。
◆ 及时接收、受理交通事故报警电话和紧急电话，合理调度管辖区域内的警力，紧急求援、路障清理力量、快速处理紧急交通事故和意外交通事件。
◆ 自动采集、分析、处理、发布管辖区域内的主要交通信息，合理地分配使用信息资源。
◆ 记录和存储历史交通数据信息，为今后的交通规划和组织管理提供有效的参考依据。
◆ 对管辖区的交通状况实施检测、监视，有效地组织调度交通流，提高管辖区内的行车速度、减少停车次数和停留时间，缩短平均行程时间，缓解交通堵塞状况。
◆ 及时接收、受理交通事故报警电话和紧急电话，合理调度管辖区域内的警力，紧急求援、路障清理力量、快速处理紧急交通事故和意外交通事件。
◆ 自动采集、分析、处理、发布管辖区域内的主要交通信息，合理地分配使用信息资源。
◆ 记录和存储历史交通数据信息，为今后的交通规划和组织管理提供有效的参考依据。
系统组成
统按结构上划分，可分为管理子系统、信息采集子系统、执行子系统和通信子系统四部分。按功能上划分，可分为通信网络子系统、综合信息子系统、交通控制子系统、指挥调度子系统、指挥中心辅助子系统五部分。
管理层系统：管理层系统，即指挥中心，是公安交通指挥系统的核心，由信息显示子系统、警用地理信息子系统、交通管理信息子系统、辅助管理子系统、局域网子系统等组成。
信息采集系统：动态信息采集系统，主要用来采集辖区内的实时交通信息，由现场采集设备获得相关信息，经传输信道传送到指挥中心，由计算机进行处理，作为交通管理、调度之依据。
执行系统：执行机构主要由交通信号控制、交通诱导子系统及事故处理、紧急求援、路障清理等相关部分组成。
通信系统：通信系统是公安交通指挥系统必备的联络工具，由公用通信网和公安专用通信网组成，公安专用通信网又分有线通信和无线通信。

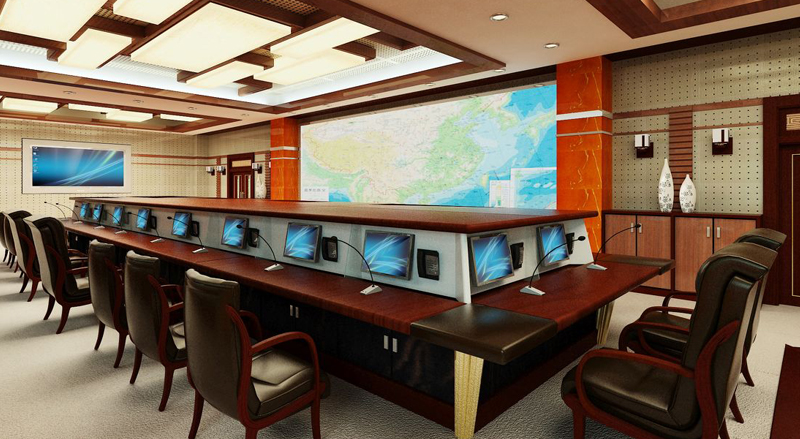

应急指挥中心效果图
统按结构上划分，可分为管理子系统、信息采集子系统、执行子系统和通信子系统四部分。按功能上划分，可分为通信网络子系统、综合信息子系统、交通控制子系统、指挥调度子系统、指挥中心辅助子系统五部分。
管理层系统：管理层系统，即指挥中心，是公安交通指挥系统的核心，由信息显示子系统、警用地理信息子系统、交通管理信息子系统、辅助管理子系统、局域网子系统等组成。
信息采集系统：动态信息采集系统，主要用来采集辖区内的实时交通信息，由现场采集设备获得相关信息，经传输信道传送到指挥中心，由计算机进行处理，作为交通管理、调度之依据。
执行系统：执行机构主要由交通信号控制、交通诱导子系统及事故处理、紧急求援、路障清理等相关部分组成。
通信系统：通信系统是公安交通指挥系统必备的联络工具，由公用通信网和公安专用通信网组成，公安专用通信网又分有线通信和无线通信。
综合信息管理平台
交通综合信息管理平台是针对交通管理部门设计的软件平台，结合目前的GIS技术、GPS技术、IP技术、视频技术、交通控制技术等开发的智能交通监控平台，具有地图漫游、地图层的修改、采集路口的违章数据、监控指定路口的实时交通状况、查询指定路口的历史交通信息、查询道路的交通流量、显示指定路口信号灯的状态及相关参数、显示辖区的警力部署等功能，是城市信息化建设的不可缺少的系统软件平台。
技术先进：智能交通系统平台以GIS技术表现实时交通信息和控制路口交通以及多种信息集成，采用视频技术、IP技术、信号控制技术等多种先进技术，与各种交通控制子系统有机集成。
性能稳定可靠：综合信息管理平台的硬件设施，包括：主服务器、工作站、通讯设备等均采用质量可靠的进口设备或工控设备，系统软件选用Windows NT，数据库软件选用Oracle，加上我公司开发的经多个用户使用并验证的软件平台，可保证整个系统的稳定工作。
可扩展性：由于系统采用C/S结构模式，可以随意增加和减少各个路口监测下位机和信号机。对于不同辖区而言，只需要更换相应的空间数据库、属性数据库和系统相关的配置，系统就可以正常工作。
数据安全：提供数据签名和加密技术，采用SHA签名算法、TDES加密算法对需要高安全级别的数据进行签名和加密，防止数据被非法篡改和窃取。
操作简单：交通监控平台主要是供交通管理部门管理城市道路交通，采用GIS图形方式，信息表达丰富，操作简单方便，采用一键一功能。
显示直观：用户只需要在电子地图上点击相关区域的路口设施，就可以浏览指定路口的实时视频、历史视频、道口流量、交通设施的状态，显示直观明了。

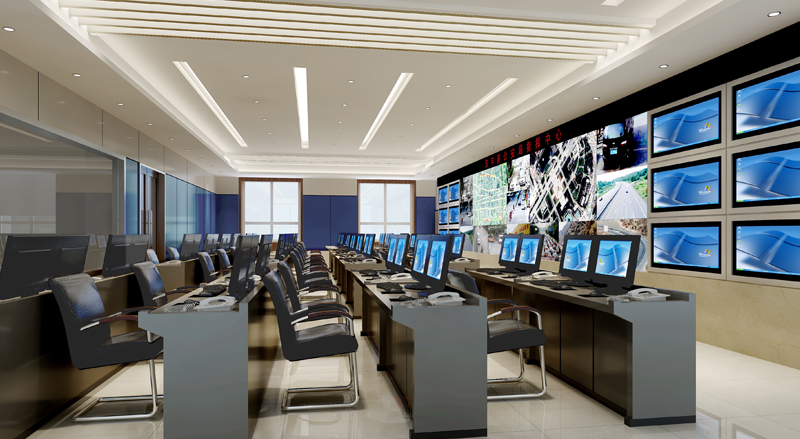

交警指挥中心效果图
交通综合信息管理平台是针对交通管理部门设计的软件平台，结合目前的GIS技术、GPS技术、IP技术、视频技术、交通控制技术等开发的智能交通监控平台，具有地图漫游、地图层的修改、采集路口的违章数据、监控指定路口的实时交通状况、查询指定路口的历史交通信息、查询道路的交通流量、显示指定路口信号灯的状态及相关参数、显示辖区的警力部署等功能，是城市信息化建设的不可缺少的系统软件平台。
技术先进：智能交通系统平台以GIS技术表现实时交通信息和控制路口交通以及多种信息集成，采用视频技术、IP技术、信号控制技术等多种先进技术，与各种交通控制子系统有机集成。
性能稳定可靠：综合信息管理平台的硬件设施，包括：主服务器、工作站、通讯设备等均采用质量可靠的进口设备或工控设备，系统软件选用Windows NT，数据库软件选用Oracle，加上我公司开发的经多个用户使用并验证的软件平台，可保证整个系统的稳定工作。
可扩展性：由于系统采用C/S结构模式，可以随意增加和减少各个路口监测下位机和信号机。对于不同辖区而言，只需要更换相应的空间数据库、属性数据库和系统相关的配置，系统就可以正常工作。
数据安全：提供数据签名和加密技术，采用SHA签名算法、TDES加密算法对需要高安全级别的数据进行签名和加密，防止数据被非法篡改和窃取。
操作简单：交通监控平台主要是供交通管理部门管理城市道路交通，采用GIS图形方式，信息表达丰富，操作简单方便，采用一键一功能。
显示直观：用户只需要在电子地图上点击相关区域的路口设施，就可以浏览指定路口的实时视频、历史视频、道口流量、交通设施的状态，显示直观明了。
交通电视监视系统
交通电视监控系统好比是眼睛，能对城市的出入口、主要的交通路口、重点要害部门等进行实时的图像监控，及时准确了解交通、重大活动及事件的现场情况，一旦有警情发生，就能快速地调集足够的警力到现场处理，同时还能对整个处理过程进行实时控制，为交通管理提供决策依据。交通电视监控系统是交通指挥中心的重要组成部分。
电视监视系统是由主控设备通过控制键盘发出控制指令，控制方式采用：线控方式。在同一条光纤上传输视频信号和控制信号，控制前端云台、摄像机、镜头，并将获取的最佳市区道路图像通过光纤传回指挥中心。包括交警支队院内、楼内所有的视频信号均接入视频矩阵进行切换，可以将每一路信号分别切入大屏幕显示，并环路输出给电视墙实现各监控点的点对点监视。同时在分控键盘实现对所有摄像机的控制，在分控和主监上切换所有摄像点的图象。图像处理部分是将各路视频信号接入画面分割器或数字处理器，实现在一台主监上同时显示多个监控点的图像，由一台长延时录像机进行长延时录像、回放或由硬盘录像机进行数字录像。系统可同时接入多路分控键盘，通过主控键盘设定各分控权限，并进行密码锁定。
交通电视监视系统由前端设备、传输设备和指挥中心控制设备组成。系统功能如下：
◆ 实时监视功能：摄取市区主要干道，主要路口和重点部位的交通状况实时图象，传回指挥中心进行监视。
◆ 在指挥中心的控制主机发出指令，实时控制路口摄像机云台的运动及镜头的变倍、聚焦功能。
◆ 在同一主监视器上实现多画面分割、显示功能。
◆ 数字实时录像回放功能。
◆ 点对点及大屏幕电视墙监视功能：对各监视点在电视墙上实现一对一显示。
◆ 系统的易操作性：使用操作键盘、显示菜单进行功能设定。
◆ 系统的程控功能：可通过菜单在键盘上进行编程，实现系统自动程控操作。
◆ 自动密码锁定、权限控制，防止越权操作。
◆ 系统网络扩充功能：系统使用的矩阵主机具有多级联网接口，如果增设监控点很容易进行网络扩充。

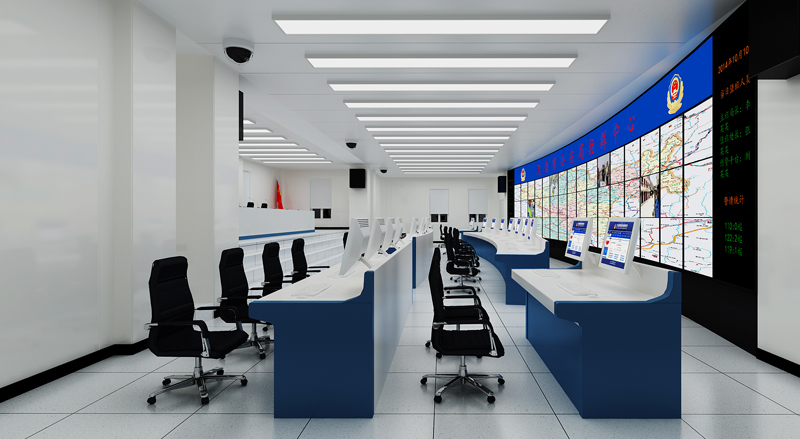

公安指挥中心效果图
交通电视监控系统好比是眼睛，能对城市的出入口、主要的交通路口、重点要害部门等进行实时的图像监控，及时准确了解交通、重大活动及事件的现场情况，一旦有警情发生，就能快速地调集足够的警力到现场处理，同时还能对整个处理过程进行实时控制，为交通管理提供决策依据。交通电视监控系统是交通指挥中心的重要组成部分。
电视监视系统是由主控设备通过控制键盘发出控制指令，控制方式采用：线控方式。在同一条光纤上传输视频信号和控制信号，控制前端云台、摄像机、镜头，并将获取的最佳市区道路图像通过光纤传回指挥中心。包括交警支队院内、楼内所有的视频信号均接入视频矩阵进行切换，可以将每一路信号分别切入大屏幕显示，并环路输出给电视墙实现各监控点的点对点监视。同时在分控键盘实现对所有摄像机的控制，在分控和主监上切换所有摄像点的图象。图像处理部分是将各路视频信号接入画面分割器或数字处理器，实现在一台主监上同时显示多个监控点的图像，由一台长延时录像机进行长延时录像、回放或由硬盘录像机进行数字录像。系统可同时接入多路分控键盘，通过主控键盘设定各分控权限，并进行密码锁定。
交通电视监视系统由前端设备、传输设备和指挥中心控制设备组成。系统功能如下：
◆ 实时监视功能：摄取市区主要干道，主要路口和重点部位的交通状况实时图象，传回指挥中心进行监视。
◆ 在指挥中心的控制主机发出指令，实时控制路口摄像机云台的运动及镜头的变倍、聚焦功能。
◆ 在同一主监视器上实现多画面分割、显示功能。
◆ 数字实时录像回放功能。
◆ 点对点及大屏幕电视墙监视功能：对各监视点在电视墙上实现一对一显示。
◆ 系统的易操作性：使用操作键盘、显示菜单进行功能设定。
◆ 系统的程控功能：可通过菜单在键盘上进行编程，实现系统自动程控操作。
◆ 自动密码锁定、权限控制，防止越权操作。
◆ 系统网络扩充功能：系统使用的矩阵主机具有多级联网接口，如果增设监控点很容易进行网络扩充。
信息显示子系统
信息显示子系统包括大屏幕投影显示系统、监视器群等组成，用来显示各类动态交通状况信息、交通地理信息、设备运行状况等信息。
大屏幕投影显示系统是采用多个投影机单元拼接而成。
投影机类型选择：当前市场上销售的投影机主要有CRT投影机、LCD投影机、DLP投影机。
CRT（Cathode Ray Tube）是阴极射线管。是应用较为广泛的一种显示技术。 通常所说的三枪投影机就是由三个CRT投影管组成的投影机。CRT投影机显示的图像色彩丰富，还原性好，具有丰富的几何失真调整能力；缺点是亮度很低，操作复杂，体积庞大，对安装环境要求较高。
LCD( Liquid Crystal Display)投影机是目前投影机市场上的主要产品。液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55℃～77℃。投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。 LCD投影机色彩还原较好、分辨率可达XGA标准，体积小，重量轻，操作、携带极其方便，并且价格比较低廉，因此一段时间内成为投影机市场上的主要产品。
DLP（Digital Light Processor）数码光路处理器。DLP投影机以DMD（Digital Micormirror Device）数字微镜作为成像器件。 DLP投影机的技术是一种反射式投影技术。其特点是图像灰度等级提高，成像器件的总光效率大大提高，对比度非常出色，色彩锐利。目前在电视墙拼屏上成为首选。主要是因为与CRT、LCD投影机相比，DLP投影机在拼屏上存在很多技术优势。
图像处理器
图像处理器用于高清晰度显示拼墙系统。它运行在Windows NT Workstation 4.0（或更高版本）操作系统下，提供大幅面高分辨率的Windows图形显示环境，使活动视频、RGB信号和来自网络的计算机桌面或窗口等各种类型的图像信号均可以在显示拼墙上完美重现。

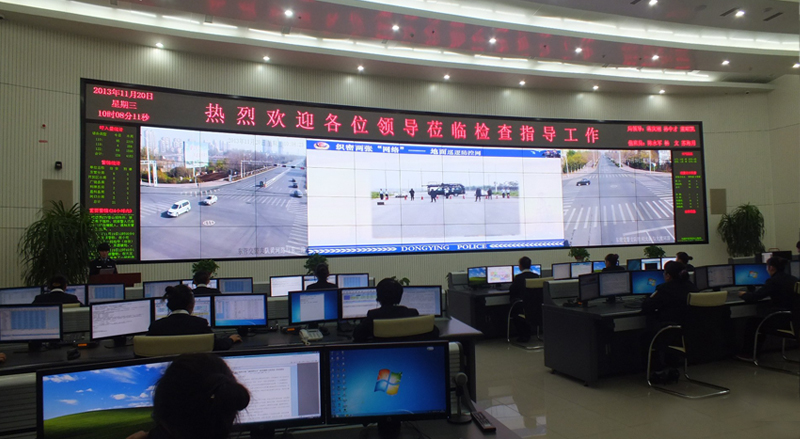

交警指挥中心应用
信息显示子系统包括大屏幕投影显示系统、监视器群等组成，用来显示各类动态交通状况信息、交通地理信息、设备运行状况等信息。
大屏幕投影显示系统是采用多个投影机单元拼接而成。
投影机类型选择：当前市场上销售的投影机主要有CRT投影机、LCD投影机、DLP投影机。
CRT（Cathode Ray Tube）是阴极射线管。是应用较为广泛的一种显示技术。 通常所说的三枪投影机就是由三个CRT投影管组成的投影机。CRT投影机显示的图像色彩丰富，还原性好，具有丰富的几何失真调整能力；缺点是亮度很低，操作复杂，体积庞大，对安装环境要求较高。
LCD( Liquid Crystal Display)投影机是目前投影机市场上的主要产品。液晶是介于液体和固体之间的物质，本身不发光，工作性质受温度影响很大，其工作温度为-55℃～77℃。投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。 LCD投影机色彩还原较好、分辨率可达XGA标准，体积小，重量轻，操作、携带极其方便，并且价格比较低廉，因此一段时间内成为投影机市场上的主要产品。
DLP（Digital Light Processor）数码光路处理器。DLP投影机以DMD（Digital Micormirror Device）数字微镜作为成像器件。 DLP投影机的技术是一种反射式投影技术。其特点是图像灰度等级提高，成像器件的总光效率大大提高，对比度非常出色，色彩锐利。目前在电视墙拼屏上成为首选。主要是因为与CRT、LCD投影机相比，DLP投影机在拼屏上存在很多技术优势。
图像处理器
图像处理器用于高清晰度显示拼墙系统。它运行在Windows NT Workstation 4.0（或更高版本）操作系统下，提供大幅面高分辨率的Windows图形显示环境，使活动视频、RGB信号和来自网络的计算机桌面或窗口等各种类型的图像信号均可以在显示拼墙上完美重现。
