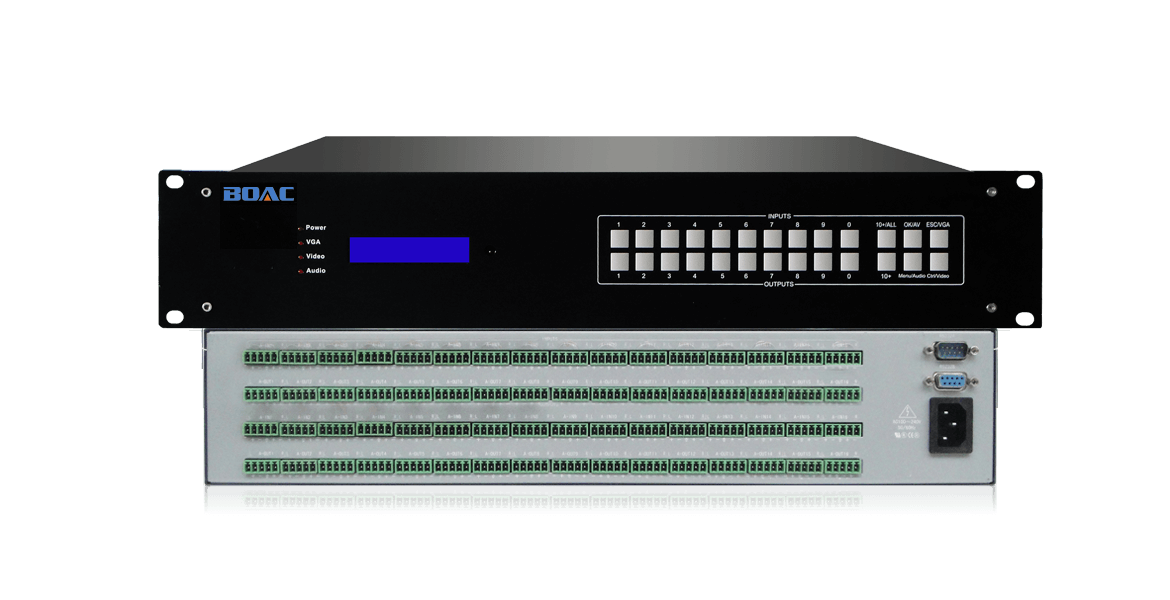

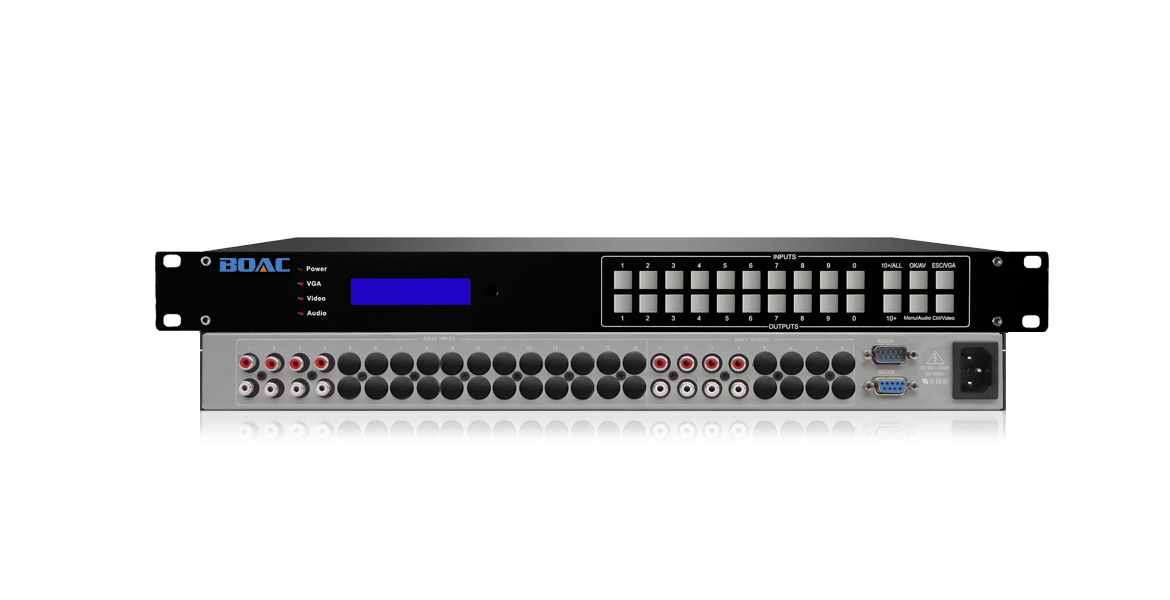

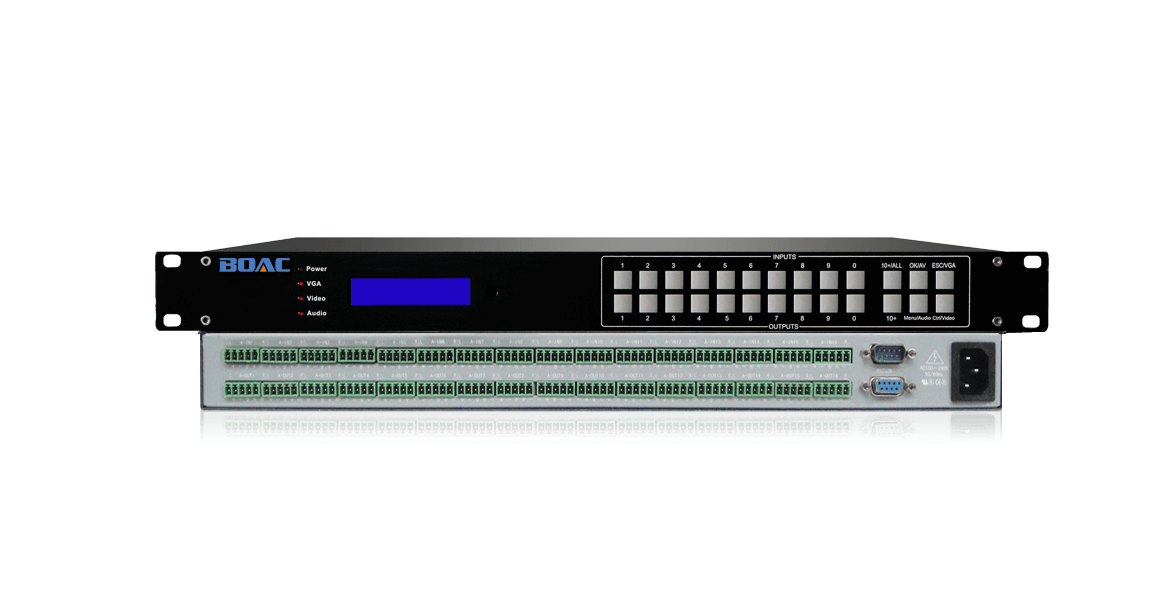

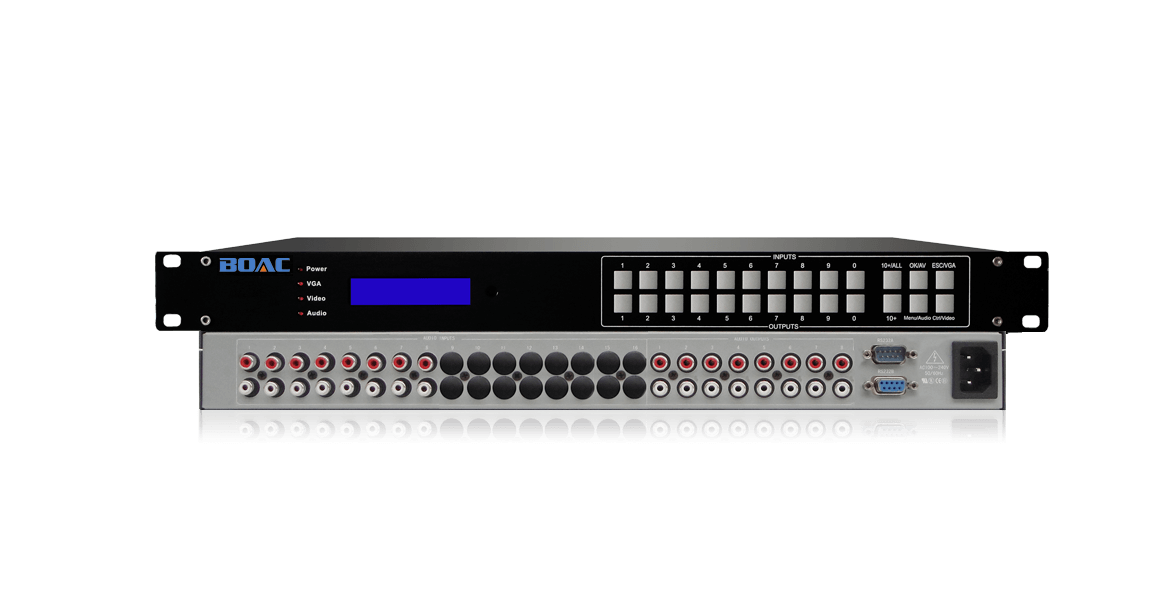

模拟音频矩阵切换器

产品简介

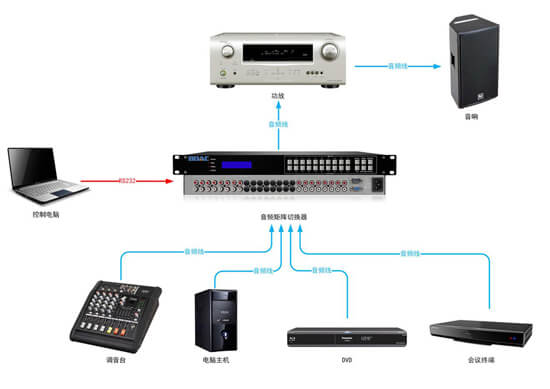

伯奥克系列音频矩阵切换器是一款高性能的专业立体声音频信号切换设备,用于多立体音频信号输入输出交叉切换,可将多路信号从输入通道切换输送到输出通道中的任一通道上,并且输出通道间彼此独立。提供独立的音频输入、输出端子,每路音频信号单独传输,单独切换,使立体声音频信号能高保真输出。音频矩阵广泛用于智能化会议室,礼堂,酒店,机场及车站等场所。

  • 接口: RCA/凤凰端子
  • 频率响应:20 Hz ~ 20 kHz
  • 总谐波失真:0.05%
  • 机箱:1-12U标准机架式

产品特性

最大支持128路信号输入输出

支持4/8/16/32/64/128路音频信号作为输入和输出。(64路以上需定制)

抑制环境噪声

输入、输出带缓冲设计,增强了抗冲击及输出能力;音频输入输出采用平衡方式,大大提高了抗干扰能力,有效延长了传输距离;

灵活强大的分区设置

内嵌智能控制,采用了独特的处理方式,大大提高了设备的切换速度,实现了指令之间不需等待的快速控制;

自动轮循功能

自带轮巡功能,可根据用户需求进行轮循切换 ,用户可设置轮巡开关、轮巡时间与轮巡通道等参数,满足您的各种显示需求;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

基本参数:

增率                   0 dB
频率响应                 20 Hz ~ 20 kHz
总谐波失真                0.05%
共态抑制比                >75dB @: 20 Hz ~ 20 kHz

音频接口:

信号类型                 立体声,非平衡
接口类型                 RCA/凤凰端子 接口
输入最大电平               +19.5dBu
输入阻抗                 >10KΩ
输出阻抗                 >50Ω

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   标准机架式1-12U
