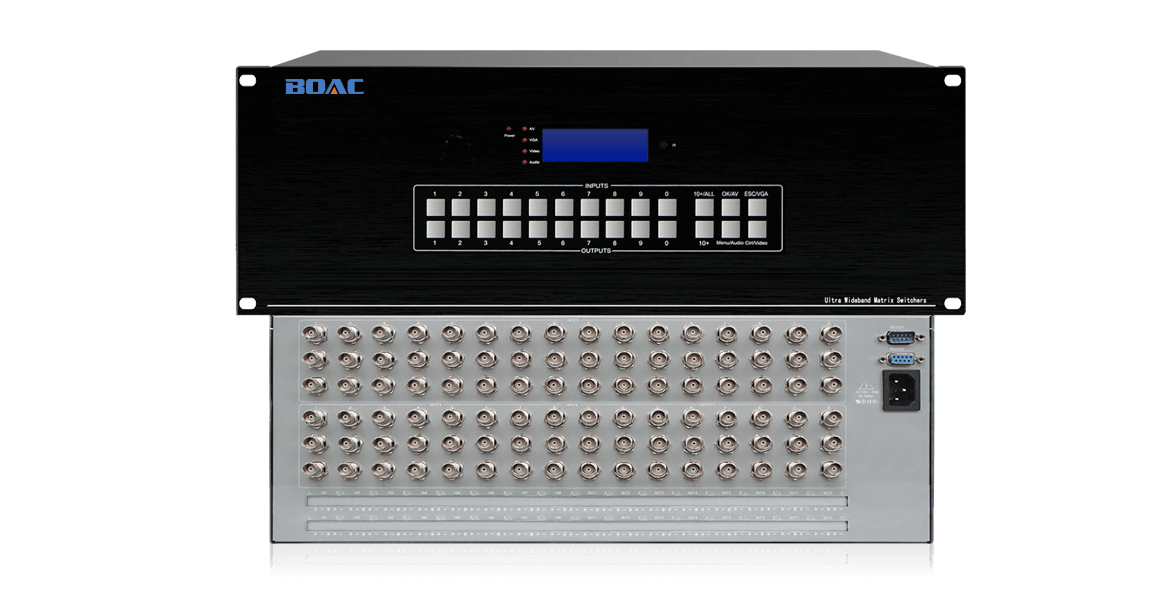

分量矩阵切换器

产品简介

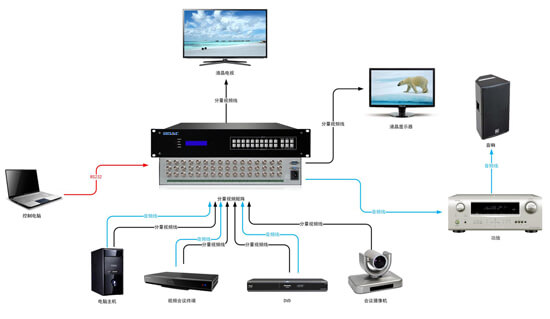

伯奥克三色差分量矩阵切换器是一款高性能的专业YPbPr/YPbPr信号切换设备,用于多个PC信号输入输出交叉切换,提供独立的YPbPr分量输入、输出端子,每路分量信号单独传输,单独切换,使信号传输衰减降至最低,图像信号能高保真输出。分量视频矩阵切换器是专为三分量(YUV)视频信号的显示切换而设计的高性能智能矩阵开关设备,接口为BNC接口,用于将多路三分量视频输入信号切换到多路三分量视频输出通道中的任一通道上,主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等结合,音频可选配。分量信号作为模拟信号中重要的一份子一直都有广泛的应用。

  • 接口: 3BNC/3RCA
  • 带宽:350MHz
  • 分辨率:1080p
  • 机箱:2-12U标准机架式

产品特性

最大支持128路信号输入输出

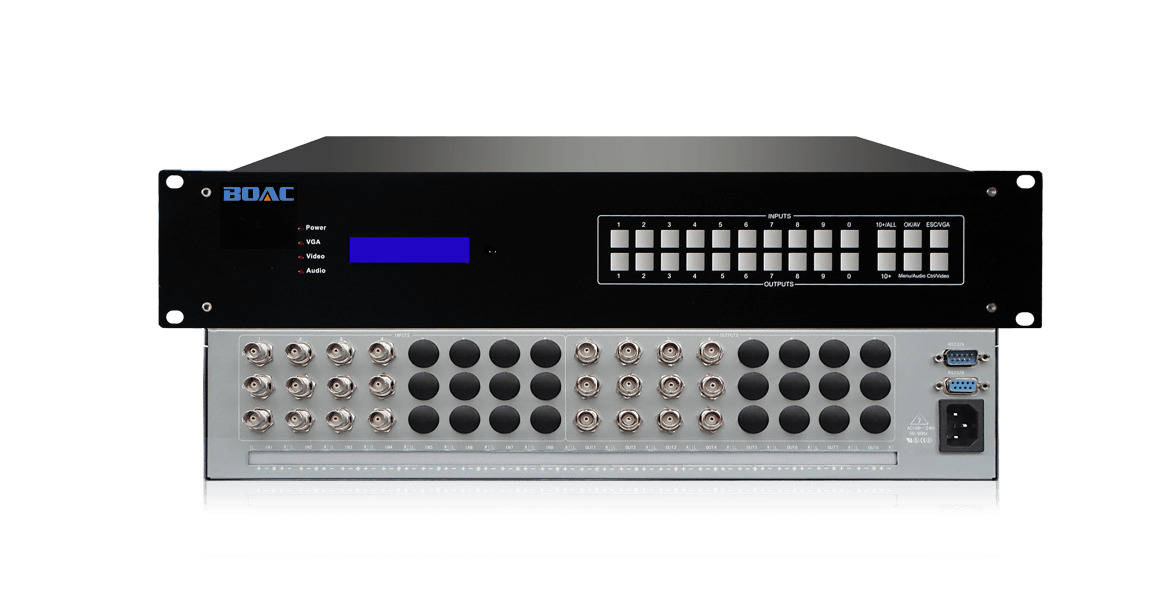

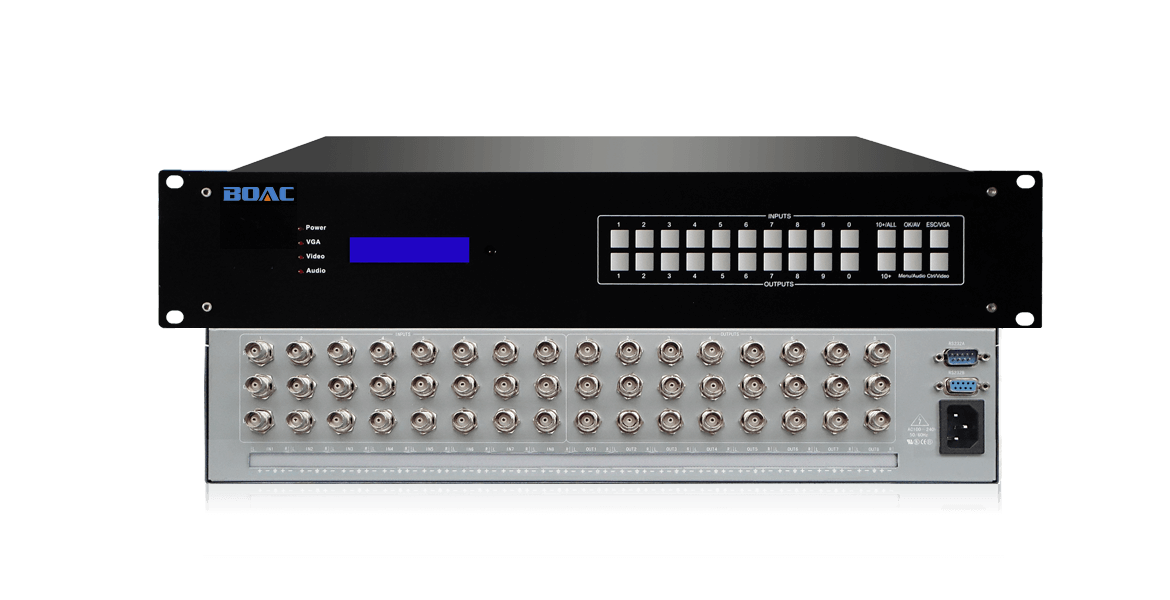

支持4/8/16/32/64/128路色差分量信号作为输入和输出。(32路以上需定制)

采用高带宽专业开关芯片

内部采用高带宽专业开关芯片,图像清晰;输入、输出端口采用了过电平及ESD的双重保护设计,增强了产品的抗过载能力;

ESD保护

高集成度的电子元器件设备日益增多的同时也导致敏感而昂贵的芯片使用,由于存在外部接口的浪涌而遭到损坏的风险也在增长,所以ESD保护就显得尤为重要;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

掉电保护

所谓断电保护功能,即切换设备在正常工作时可存储最后的通道切换命令,当因突发情况发生断电后,设备仍将保存此命令,待接电后设备自动恢复为原有的切换状态。

基本参数:

带宽(速率)                350Mhz(-3db)满载
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

信号接口:

信号类型                 三分量视频
信号接口                 3BNC/3RCA
最小电平                 0.5Vp-p
最大电平                 1.0Vp-p
阻抗                   75Ω
回波损耗                 -30db@5MHz

音频(可选配):

增率                   0 dB
频率响应                 20 Hz ~ 20 kHz
总谐波失真                0.05%
共态抑制比                >75dB @: 20 Hz ~ 20 kHz
信号类型                 立体声,非平衡
接口类型                 RCA/凤凰端子 接口
输入最大电平               +19.5dBu
输入阻抗                 >10KΩ
输出阻抗                 >50Ω

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   标准机架式2-12U
