DVI高清矩阵切换器

产品简介

伯奥克系列模块化DVI矩阵切换器代表了DVI矩阵切换的一个新水准。它们将固定输入/输出矩阵切换器的简便性 和可靠性与模块化矩阵切换器的方便性和灵活性相结合。采用电讯级核心交换芯片,是一款可应对苛刻使用环境的高性能、高可靠性DVI数字矩阵。内部核心数字开关具有超强的抗干扰能力及长期连续工作的高可靠性,输入端自动均衡设计,为距离较远的DVI信号源或微弱的DVI信号源提供自动补偿;输出端预加重驱动设计,使设备更具强大的驱动能力;输入、输出端高、低电压的双重ESD保护,有效增强了抵御外界静电破坏的能力。

  • 接口: DVI-D
  • 带宽:12.75Gbps
  • 分辨率: 1080p
  • 机箱:1-12U标准机架式

产品特性

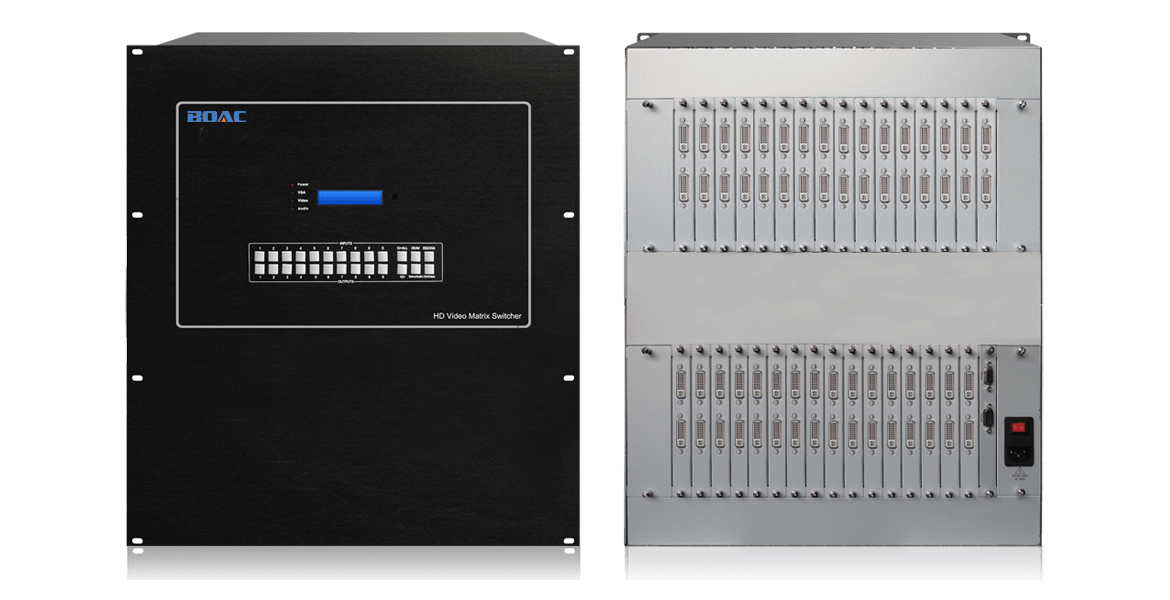

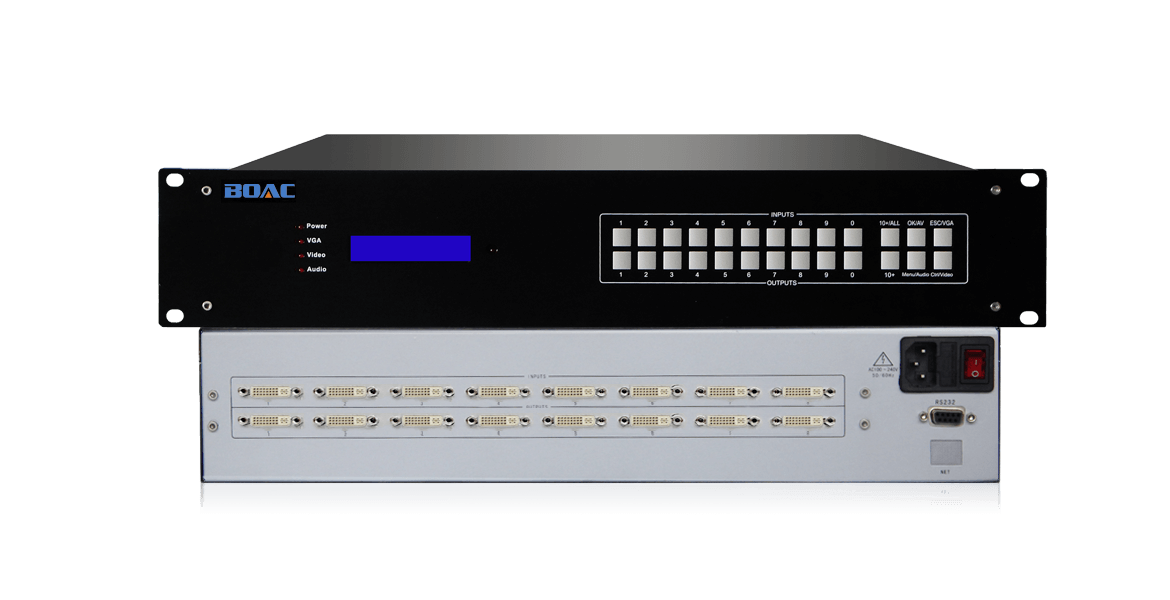

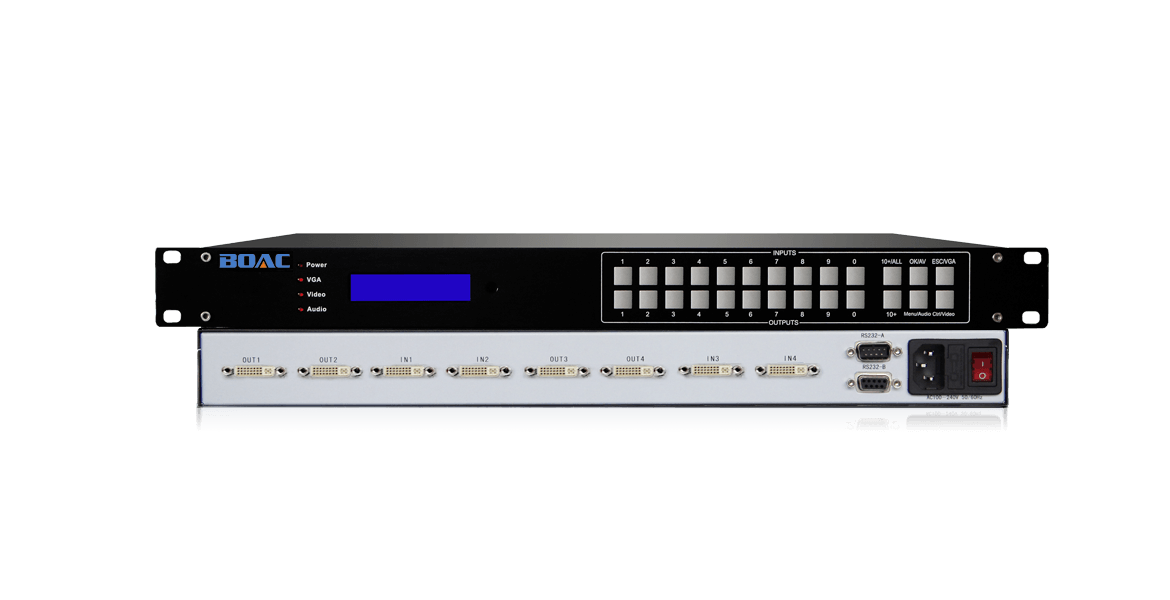

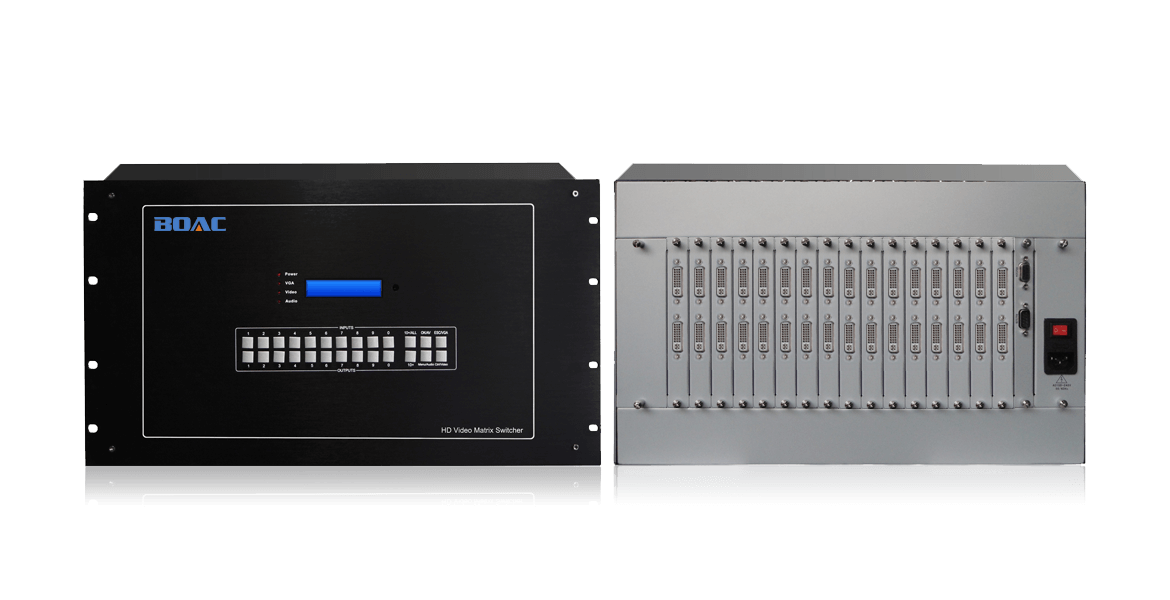

最大支持128路信号输入输出

支持4/8/16/32/64/128路DVI信号作为输入和输出。(32路以上需定制)

模块化的结构设计(16路以上)

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便;

电讯级核心交换芯片

采用电讯级核心交换芯片,是一款可应对苛刻使用环境的高性能、高可靠性DVI数字矩阵。内部核心数字开关具有超强的抗干扰能力及长期连续工作的高可靠性;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

高可靠电源系统

采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

基本参数:

带宽(速率)                12.75Gbps满载
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

信号接口:

信号类型                 DVI-D全数字T.M.D.S信号
信号接口                 DVI-I母口
支持分辨率                1080P
信号强度                 T.M.D.S:800mVp_p
均衡延长能力               不小于50m /24AWG ( 1080P60 )
输出驱动能力               不小于7m /28AWG ( 1080P60 )

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   标准机架式1-12U
