SDI高清矩阵切换器

产品简介

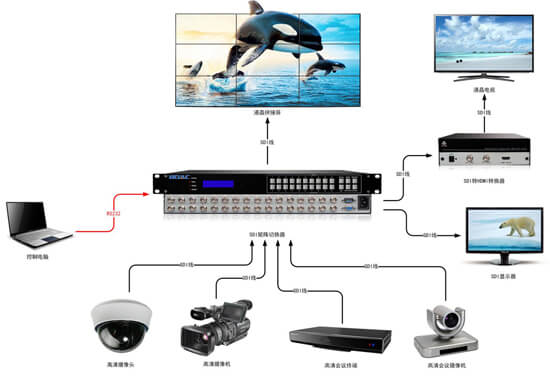

伯奥克SDI系列数字高清矩阵,采用标准3G交换内核,完全符合SMPTE标准和ITU标准。在3Gbps的码率下实现1920x1080P60。设备在每路输入输出端都设置了自动均衡和时钟再生功能,有效解决了由于长距离传输带来的信号幅度损失和时钟抖动现象,确保输出的SDI数字高清影像达到源端的品质。输入输出端口设置ESD保护器,内部大冗余电源,确保设备7x24小时连续工作。SDI矩阵切换规模从4×4至128×128输入输出尺寸的常用型号,最大可至256×256路。主要应用于高清数字可视会议、广播电视工程、电视教学、指挥控制中心等场所。

  • 接口:BNC
  • 带宽:1.5GBits(HD-SDI)/3GBits(3G-SDI)
  • 分辨率: 1080p
  • 机箱:1-12U标准机架式

产品特性

最大支持128路信号输入输出

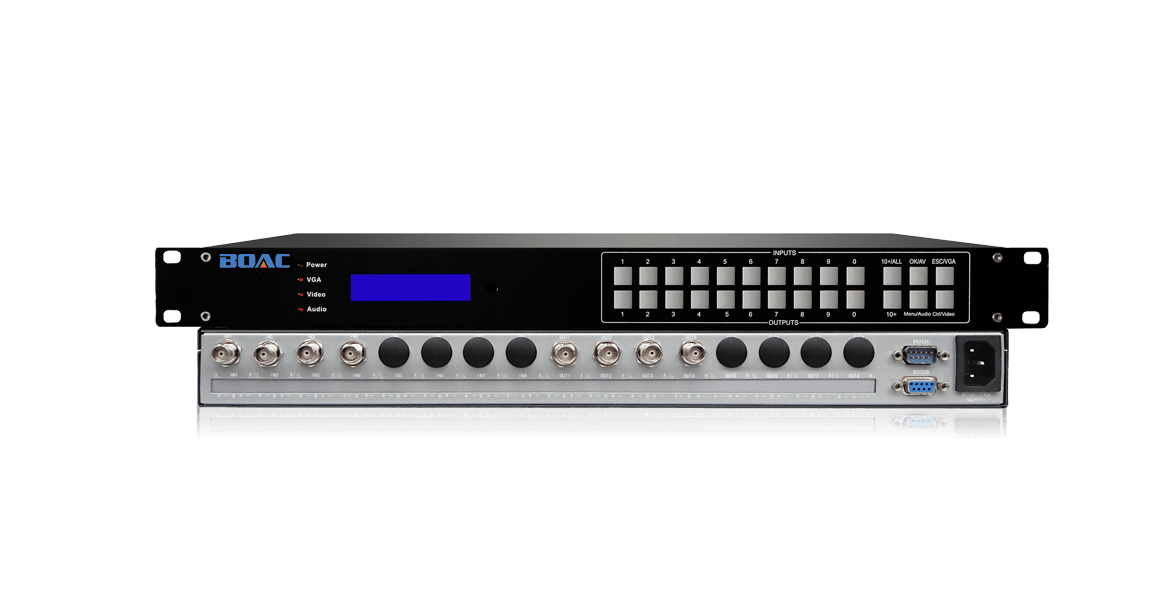

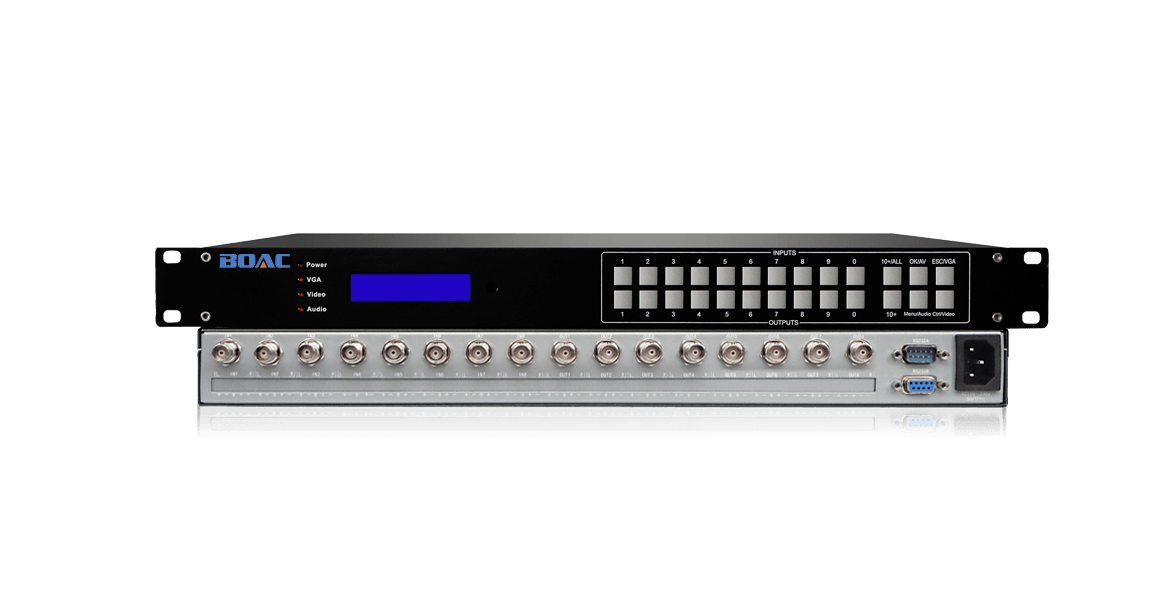

支持4/8/16/32/64/128路SDI信号作为输入和输出。(32路以上需定制)

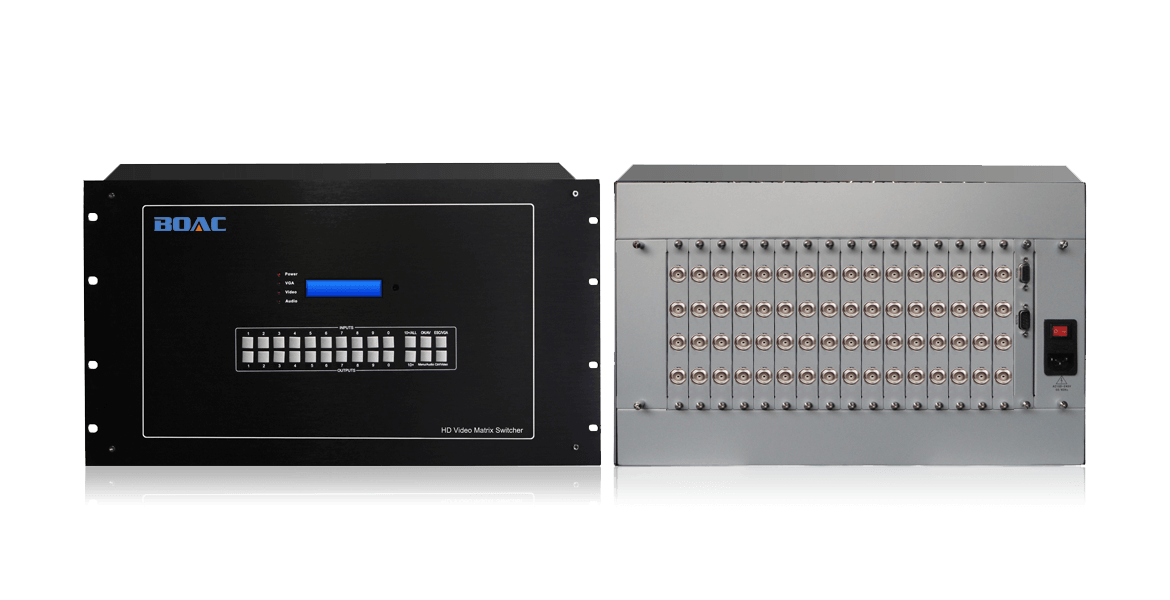

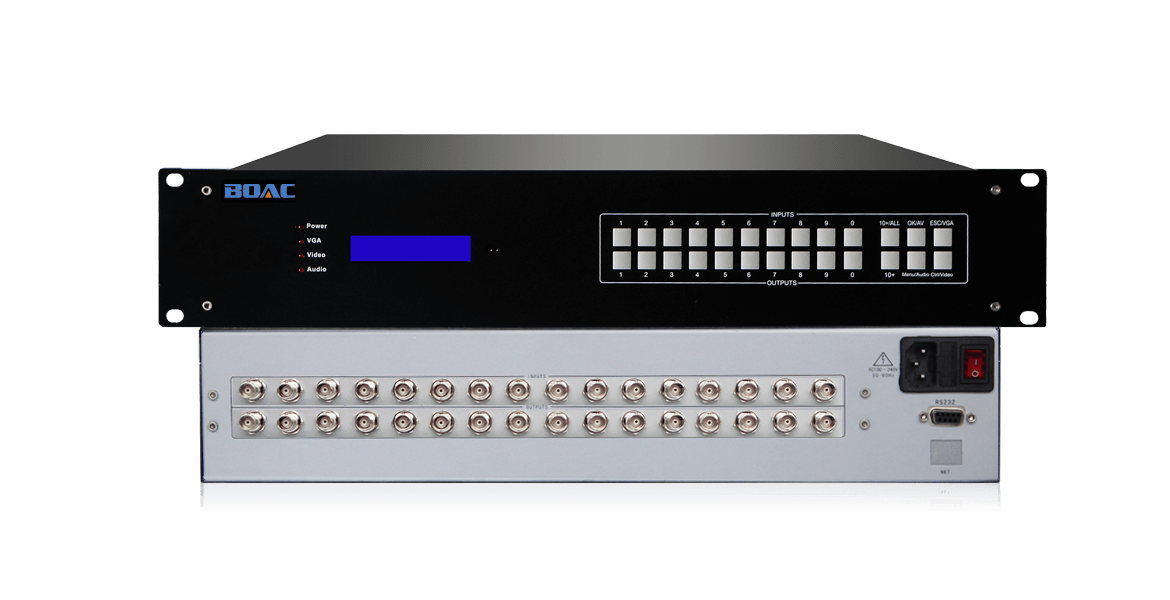

模块化的结构设计(16路以上)

模块化结构是电子设备结构设计发展的必然趋势,模块化设计使产品的日常维护、保养以及更新升级变得更加简便;

电讯级核心交换芯片

采用电讯级核心交换芯片,是一款可应对苛刻使用环境的高性能、高可靠性DVI数字矩阵。内部核心数字开关具有超强的抗干扰能力及长期连续工作的高可靠性;

多种管理方式

支持红外遥控、面板管理、RS232管理、网络管理及计算机软件管理,使对矩阵的控制变得随心所欲;

用户自定义方案储存与调用

提供最多32个用户自定义的输出通道配置方案,并可对方案进行储存与调用,免去在多组预定模式间切换时的繁琐操作,在客户端可以轻松管理预案的调用与管理;

高可靠电源系统

采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

基本参数:

带宽(速率)                1.5GBits(HD-SDI)/3GBits(3G-SDI)
亮色度干扰                -55dB@5Mhz
微分相位                 0.05o(RL=150Ω)
微分增益                 0.05%(RL=150Ω)
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns

信号接口:

信号类型                 SD-SDI/HD-SDI/3G-SDI信号
信号接口                 BNC
支持分辨率                1080P
最小电平                 0.5Vp-p
最大电平                 1.0Vp-p
阻抗                   75Ω
回波损耗                 -30db@5MHz

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   标准机架式1-12U
