高清混合矩阵切换器

产品简介

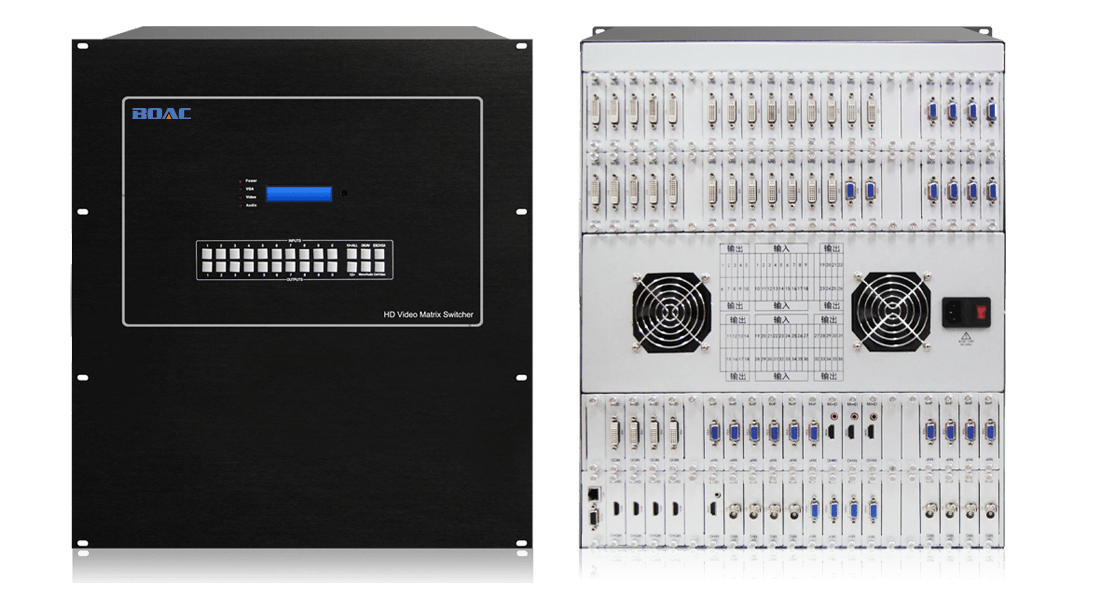

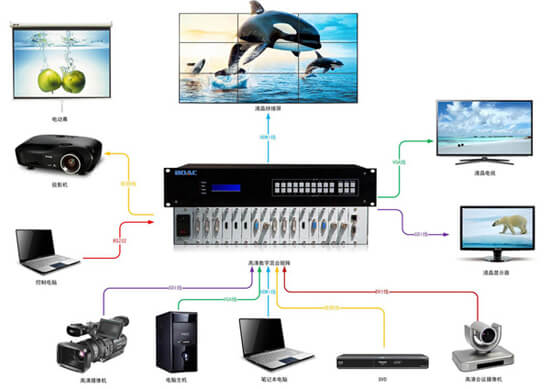

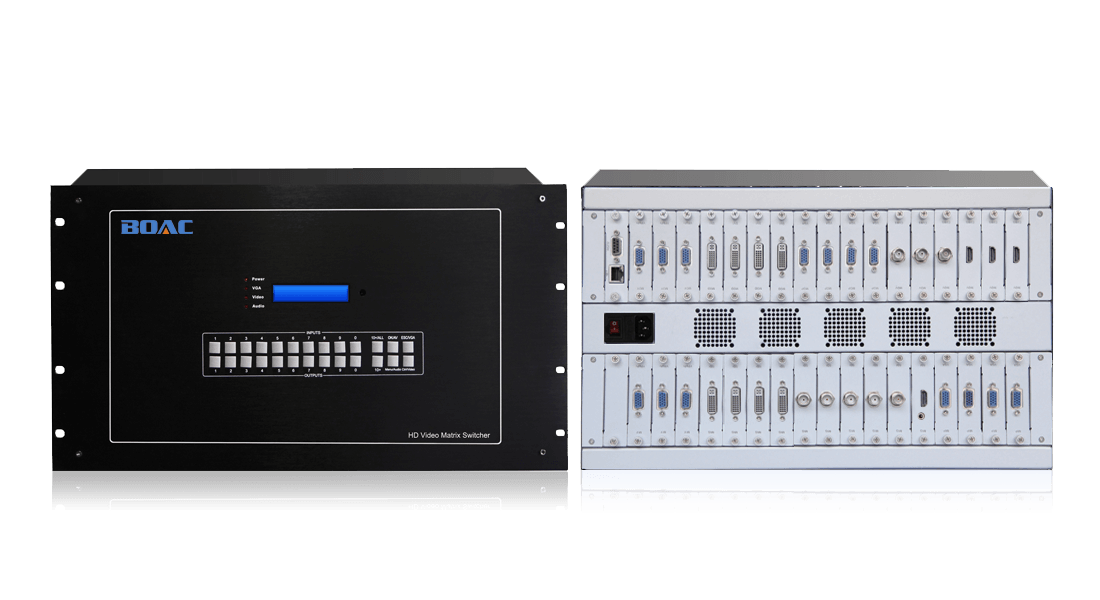

伯奥克高清混合矩阵是伯奥克研发生产的新一代数字模拟混合插卡式矩阵系统。采用卡笼式机箱设计,可支持4-144路不同信号源输入与4-144路的输出,信号接口自由组合,可选择VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入输出,解决了视频会议项目中由于视频信号源种类繁多,各种信号不兼容的困难,并最大程度的节省成本,利于系统升级、扩容及维护。随着数字化科技不断地发展,在的音视频信号处理已经出现了多元化,传统的矩阵已经不能满足会议系统工程的需求了。相比传统矩阵,伯奥克新一代混合插卡矩阵具有灵活多变,切换方便,适用范围广等特点,从而越来越受人们的关注。一款好的插卡矩阵不但要具备切换速度快、插卡更换方便、图像处理性能优越、操作简单方便、而且能够和其他控制设备兼容。

  • 接口: VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT
  • 带宽:12.75Gbps
  • 分辨率: 1080p/4K
  • 机箱:2-12U标准机架式

产品特性

自定义信号输入输出

支持8/16/36/72/144路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作为输入和输出。

点对点无压缩传输

数模高清混插矩阵, 交换核心信号传输速率高达12.75Gbps,采用4:4:4采样技术,1920x1080P60点对点交换,数字信号运用了点对点无压缩传输方式,有力保证了图像信号的高保真输出;

4K超高清分辨率

使用专用驱动芯片,支持长线传输;高达12.75GBPS的电讯级交换核心,确保支持4Kx2K无压缩传输高清分辨率显示效果极佳;

模块化通道设计

输入、输出板卡采用单卡单通道设计,独特的信号链路屏蔽设计技术,支持多种接口信号格式混入混出功能,保证了信号的完整性。输入端过电压保护,降低了设备被损坏的概率;

拼接功能

采用独特的嵌入式结构设计,内部嵌入全功能信号拼接处理功能,方便工程应用;

高可靠电源系统

矩阵采用双电源冗余备份设计,由芯片控制电源进行负载均衡,当一个电源出现故障时,另一个电源马上可以接管其工作,在更换电源后,又是两个电源协同工作。冗余电源设计充分实现矩阵系统的高可用性。

基本参数:

带宽(速率)                12.75Gbps
通道间隔离度               >65dB
最大传播延时               5ns(±1ns)
切换速度                 ≤100ns
信号输入                 CVBS、YPBPR、VGA、DVI、DVI
                     PLUS、DVI HDCP、3G-SDI、
                     HDMI、Fiber、HDBaseT
信号输出                 CVBS、YPBPR、VGA、DVI、3G-
                     SDI、HDMI、Fiber、HDBaseT

控制类型:

控制方式                 面板、遥控、软件
面板按                  触点
控制接口                 RS-232(DB9)
波特率与协议波特率            9600
数据位                  8位
停止位                  1位,无奇偶校验位
串行控制口结构              2=TX,3=RX,5=GND
TCP/ IP 接口               RJ45
网络控制协议               UDP;TCP/IP

产品规格:

电 源                  100VAC ~ 240VAC, 50/60 Hz
存储环境温度               -20°C ~ +60°C
工作温度                 0℃-50℃
相对环境湿度               5%~ 75%
尺寸                   标准机架式2-12U
